상부와 하부 보강의 역할은 어떻게 다른가요?

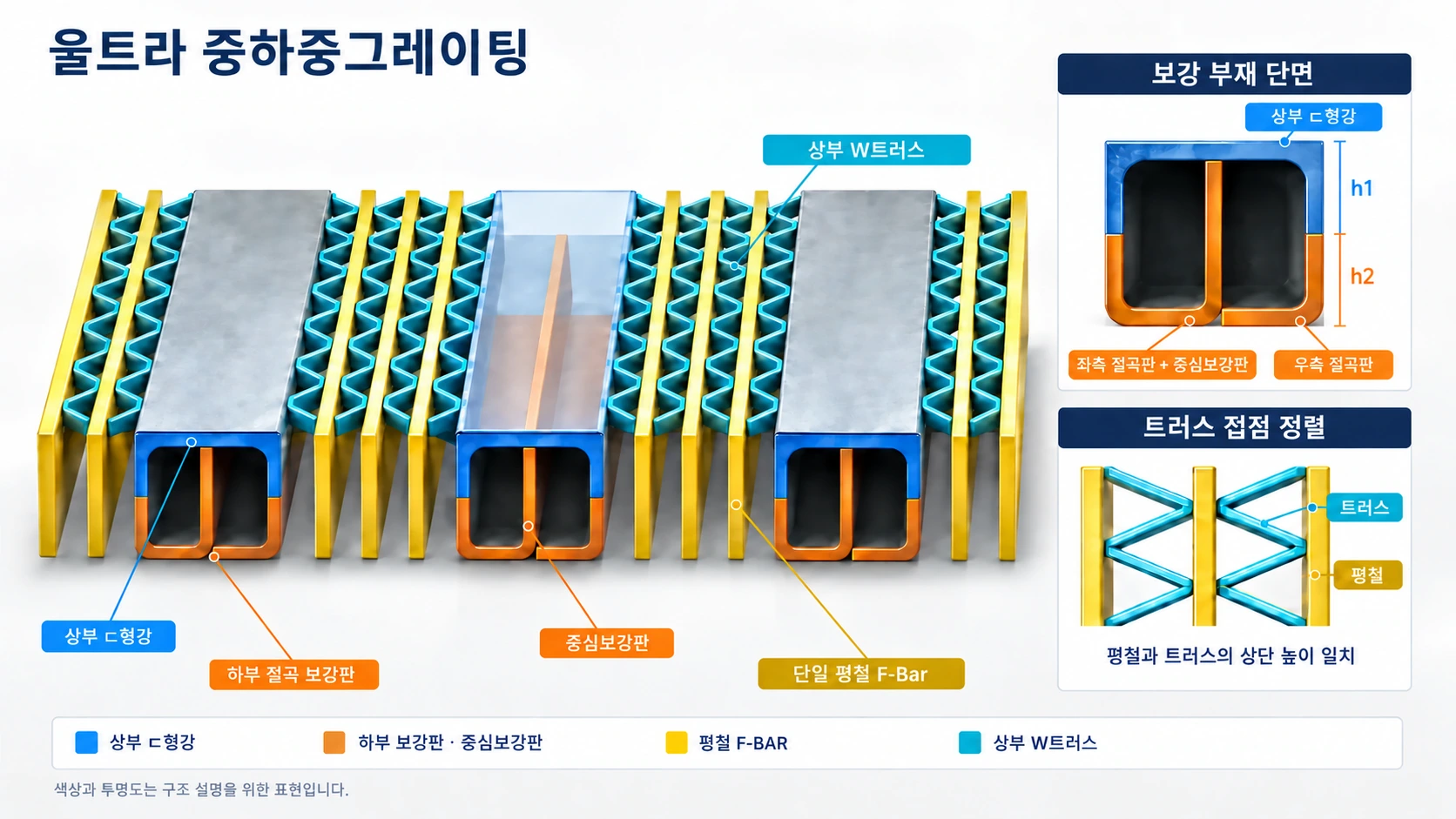

상부 압연 ㄷ형강
상부 하중을 받는 보강부재입니다. 제품 도면에 형상·단면·재료·접합 상세를 표시합니다.
하부 절곡 보강판
하부 형상을 구성하고 보강에 참여합니다. 제품 높이에 따라 형상과 단면이 달라집니다.
중심보강판과 트러스
내부를 지지하고 부재를 연결합니다. 용접·접합부를 통해 힘을 전달합니다.
상부와 하부 부재는 역할에 따라 형상과 제작 조건이 다릅니다. 하부 부재도 전달된 하중을 받으며 구조계산에 포함합니다.

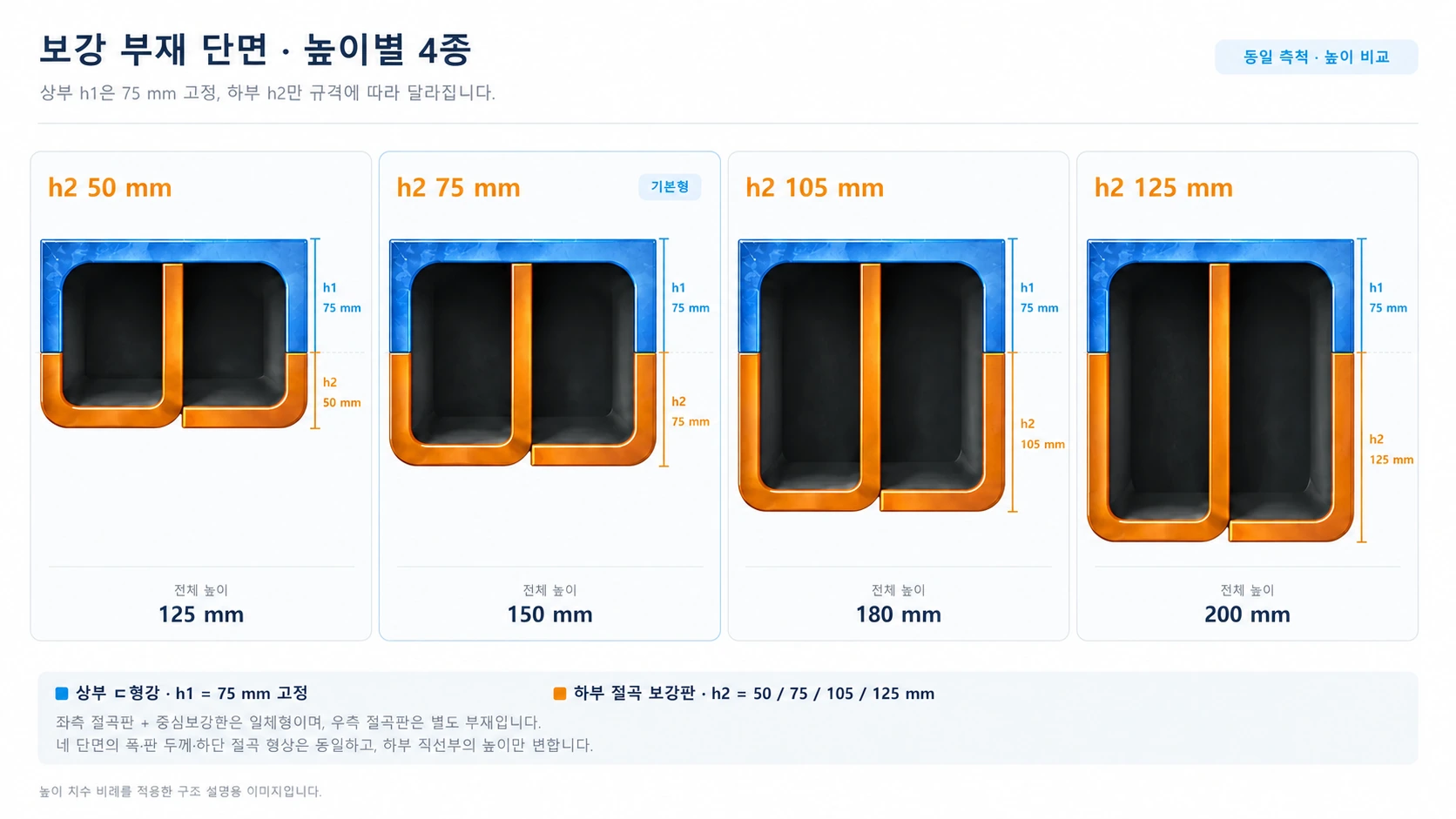

높이별 단면 구조

상부 75 mm에 하부 50·75·105·125 mm를 결합한 총높이 125·150·180·200 mm의 구조 예시입니다. 실제 공급 치수·부재 두께·연결은 승인 도면과 현장 계산으로 정합니다.
단면계수와 단면2차모멘트는 각각 응력과 처짐 계산에 사용하는 단면값입니다. 차량 허용중량은 하중·스팬·지지조건을 함께 반영해 계산합니다.
항만·공항이면 특정 높이로 정하면 되나요?
제품 높이는 현장의 장비 제원·적재 상태·회전 및 제동 위치·지지 스팬·반복 통행 조건으로 정합니다. 집수정은 덮개 분할 방식과 중간 지지 구성도 계산에 반영합니다.
하중 조건 정리
차량·장비의 윤하중·접지면·충격·반복·제동 조건을 정리하세요.
지지 조건 확인
제품 폭·실제 스팬·중간 지지·한쪽당 걸침 길이를 확인하세요.
제품 검토
단면과 연결부 등 필요한 구조검토를 거쳐 높이·규격을 선정합니다.
현장 상세 대조
현장 담당자는 선정 제품에 맞춰 받침·앵커·콘크리트를 설계합니다.
높이별 한쪽당 권장 걸침 길이
걸침 길이는 제품 양쪽 끝이 각각 받침 위에 놓이는 수평 길이입니다. 현장에서 실제 접촉 길이를 실측합니다.
| 그레이팅 높이 | 한쪽당 권장 걸침 길이 |
|---|---|
| 75 mm | 75 mm |
| 90 mm | 90 mm |
| 100·125 mm | 100 mm |
| 150 mm 이상 | 150 mm |
받침의 폭·두께·앵커·콘크리트·지압·가장자리 조건은 현장 설계 담당자가 검토합니다. 받침과 제품이 설계된 면적으로 밀착되도록 설치합니다.
걸침이 넓으면 받침도 안전하다고 볼 수 있나요?
걸침 길이와 함께 프레임 형상·고정·콘크리트 상태를 점검합니다. 제품과 받침의 접촉면을 고르게 맞춰 하중을 전달합니다.
태흥그레이팅은 그레이팅의 구조·규격과 필요한 지지조건을 안내합니다. 현장 설계·구조 담당자는 받침 프레임·앵커·콘크리트를 구조계산합니다.
미끄럼·소음 기능의 적용 사양
상부 돌기는 미끄럼 저감을, 완충 패드는 받침과의 접촉 소음 저감을 위한 구성입니다. 부품의 적용 위치와 형상을 구분하고, 하중 성능은 상·하부 보강 단면·스팬·차량 조건을 반영해 검토합니다.
