스틸그레이팅 규격표 — 배수로·집수정 규격과 선택방법

스틸그레이팅 규격은 길이×폭×높이(mm), 아이바 소재와 실제 지지 방향을 구분해 선정합니다. 배수로용 995×300×32·995×400×50, 집수정용 500×500×50·600×600×50 등 태흥그레이팅의 대표 규격을 표에서 비교하고 받침과 제작 치수에 맞는 제품을 선택하세요.

제품가이드 질문 목록으로
스틸그레이팅 규격과 현장 사진
대표 규격표 — 배수로용·집수정용 치수
01

대표 규격표

배수로용·집수정용 치수

배수로와 집수정 — 형식별 받침과 지지 방향
02

배수로와 집수정

형식별 받침과 지지 방향

도면 읽기 — 외형·단면·개수·간격
03

도면 읽기

외형·단면·개수·간격

목차

배수로용·집수정용 스틸그레이팅 대표 규격표

태흥그레이팅 스틸그레이팅 뚜껑의 대표 공급 품목입니다. 용도별 외형을 비교하고, 설치 규격은 현장 개구·받침·하중조건에 맞춰 선정합니다.

규격 순서: 길이×폭×높이, 단위: mm. 아이바 소재의 5×3·7×4는 플랜지 폭×웹 두께 표시이며, 제품 전체 높이와 함께 읽습니다.

용도 예시제품 규격 (mm)아이바 소재 (mm)모델 / 물품식별번호
배수로용995×300×325×3TH0015
21228145
배수로용995×400×507×4TH0035
21228165
배수로용995×500×507×4TH0049
21228179
빗물받이용500×400×507×4TH0007
21228137
집수정용500×500×507×4TH0301
21228431
집수정용600×600×507×4TH0315
21228445
집수정용700×700×507×4TH0329
21228459

확인일 2026-09-27 · 출처: 태흥그레이팅 홈페이지 스틸그레이팅 규격표. 전체 규격과 도면은 홈페이지에서 확인할 수 있습니다.

규격을 고른 뒤에는 같은 규격의 스틸그레이팅 참고가격표에서 덮개 1장당 금액을 확인하세요. 받침·운송·하차·시공 포함 여부는 계약서나 견적서에 구분해 적으세요.

배수로용과 집수정용은 어떻게 구별하나요?

구분구성과 확인사항
배수로용길게 이어지는 배수로에 패널을 연속 배치합니다. 양측 받침 앵글의 높이·간격과 주부재 양끝 지지를 확인합니다.
집수정용사각 개구와 프레임에 맞춰 덮개를 선정합니다. 큰 집수정을 여러 장으로 나눌 때는 각 패널의 지지 방향과 중간 받침을 확인합니다.
빗물받이용도로 등의 빗물이 모이는 개구에 맞춰 선정합니다. 500×400×50은 빗물받이용으로 공급하는 규격의 한 예입니다.
배수로와 집수정의 지지 방향을 위에서 본 개념도입니다. 왼쪽은 양옆 앵글, 오른쪽은 사각 프레임입니다. 파란 가로선은 주부재, 회색 세로선은 연결부재이며 주부재 양끝이 받침에 놓입니다. 연속 배수로집수정양측 받침 앵글사각 받침 프레임 주부재가 가로질러 양끝을 지지주부재가 가로질러 양끝을 지지파란 선: 주부재 · 회색 선: 연결부재 · 회색 면: 받침
주부재의 지지 방향을 위에서 본 개념도입니다. 부재 개수·피치·받침 폭·제작 치수는 제품 도면에 따릅니다.

큰 집수정에 패널을 여러 장 배치할 때도 각 패널의 주부재 양끝을 받칩니다. 외곽 받침과 중간 받침을 지지 방향에 맞춰 설계합니다.

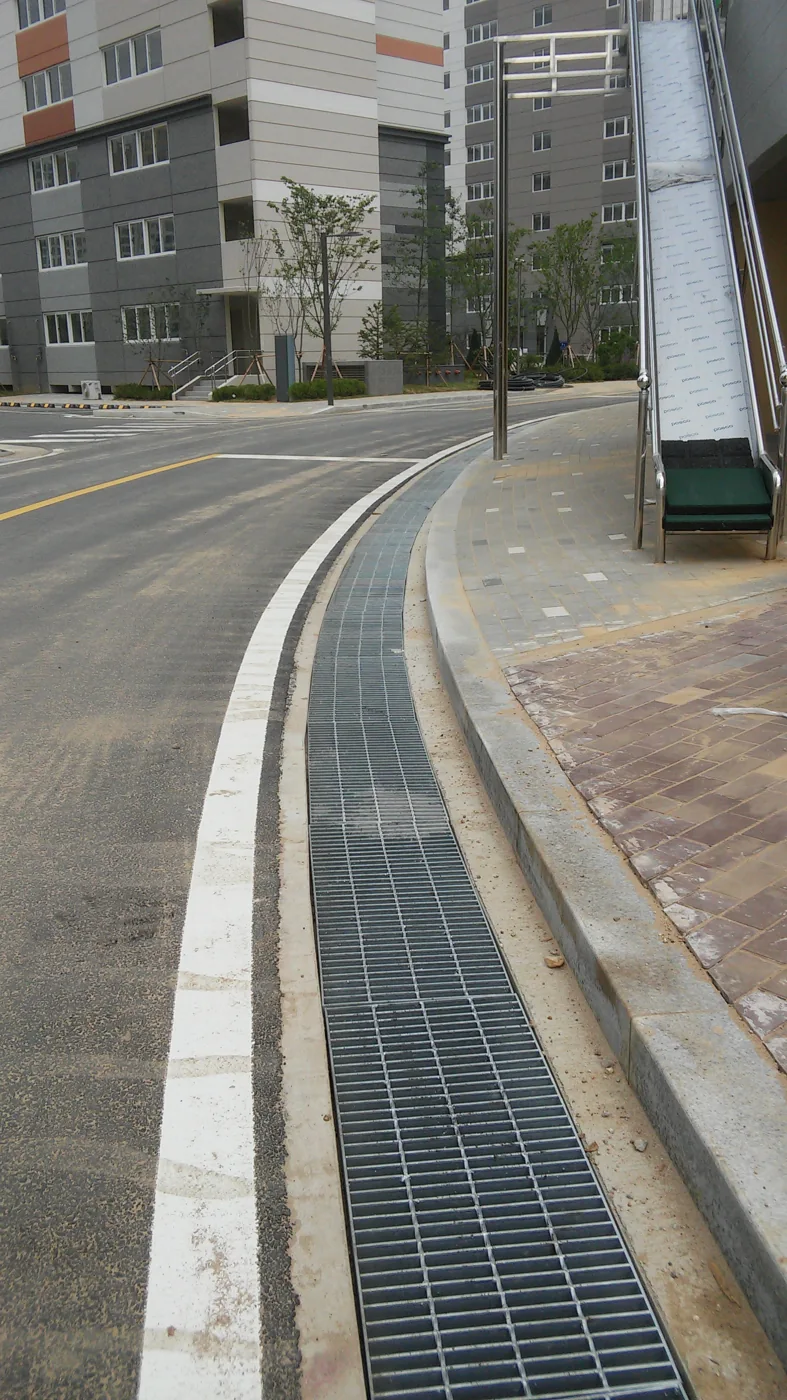

고양삼송 스틸그레이팅 시공 현장의 연속 배수로
그레이팅을 연속 배치한 현장사진입니다. 사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.

받침 프레임과 걸침 치수 해설 →

1000과 995, 배수로 폭과 제품 폭은 왜 다른가요?

배수로용 “1m 제품”에는 실제 등록 길이가 995 mm인 품목이 있습니다. 호칭 1000과 제작 치수는 구분합니다. 설치 여유 5 mm의 적용 여부는 해당 품번의 도면에 따릅니다.

배수로의 빈 폭, 그레이팅 전체 폭, 받침에 실제로 걸치는 길이는 서로 다른 치수입니다. 배수로 폭 400 mm와 덮개 폭 400 mm는 서로 다른 치수입니다. 덮개 폭은 실제 받침 위치와 걸침 길이에 맞춰 정합니다.

울트라중하중 제품은 높이별 걸침 권장안을 적용합니다. 울트라중하중 걸침 안내 →

400×1000이라는 표시에서 무엇이 빠져 있나요?

덮개 외형 실측 예시 — 그레이팅 자체의 양쪽 가장 바깥 면 사이 치수.
덮개 외형 실측 예시 — 그레이팅 자체의 양쪽 가장 바깥 면 사이 치수.

“400”, “500”, “600”은 치수를 줄여 부르는 호칭입니다. 발주서에는 단위를 mm로 통일하고 길이×폭×높이, 주부재 두께와 받침 위치를 적습니다.

길이·폭·높이를 함께 적습니다
치수 표기의 순서는 해당 제품 도면으로 읽습니다.

길이·폭·높이를 함께 적습니다

  • 외형 길이·폭덮개 전체의 두 방향 치수
  • 완성 높이설치할 받침과 주변 마감 높이에 연결
  • 실측과 도면덮개 외형과 받침 프레임 내경을 각각 대조
확인할 치수뜻발주 시 확인할 점
외형 길이·폭덮개 전체의 치수배수로 진행 방향과 주부재 지지 방향을 도면에 표시
전체 높이완성 제품의 위아래 치수돌기·완충부·하부 보강 포함 여부
주부재 단면I형 또는 평철 등의 높이·두께·형상주부재와 외곽 마감재의 두께를 구분
부재 피치같은 부재의 중심에서 다음 중심까지실제 틈새와 구분
실제 제작 치수공급할 제품의 실제 외형호칭 규격 및 프레임 내경과 대조

치수 관계의 예입니다. 호칭 폭 400 mm, 제작 폭 395 mm, 프레임 내경 405 mm라면 좌우 여유는 각각 5 mm입니다. 실제 제작 공차와 설치 간격은 해당 도면에 따릅니다.

피치와 틈새는 어떻게 다른가요?

피치는 부재 중심 사이의 거리이고, 틈새는 부재 사이의 빈 거리입니다. 평행한 평철은 피치에서 부재 두께를 빼 틈새를 계산할 수 있습니다. I형 단면·돌기·물결·트러스가 있는 제품은 단면과 평면을 모두 대조해야 합니다.

작은 바퀴가 지나는 구간은 틈의 폭·길이·방향과 교차점의 개구, 표면 상태를 살핍니다. 하중 성능은 해당 단면·지지조건의 계산자료로 검토합니다.

스틸그레이팅 중량과 단위중량은 어떻게 비교하나요?

표시 단위확인 방법
kg/장길이와 폭이 같은 한 장인지 확인
kg/㎡비교 면적을 통일하고 프레임 포함 여부 확인
kg/m연속 배수로의 폭과 구성 부품을 함께 명시

면적당 중량의 환산 예입니다. 0.4×1.0 m인 제품 한 장이 12 kg이라면 면적당 중량은 12÷0.4=30 kg/㎡입니다.

제품 중량의 구성은 주부재, 크로스바, 외곽 부재, 보강판과 부속품입니다. 견적서에는 덮개와 받침 프레임의 포함 범위를 구분합니다. 중량은 같은 외형·구성·조건으로, 하중 성능은 단면·연결·지지조건을 적용한 계산값으로 비교합니다.

도면·상세도·DWG 확인 순서

스틸그레이팅 구조도 — 아이바·평철·크로스바의 위치.
스틸그레이팅 구조도 — 아이바·평철·크로스바의 위치.
01평면

외형 치수·주부재 방향·개구·고정 위치를 대조하세요.

02단면

높이·두께·보강·걸침과 주변 마감 높이를 대조하세요.

03상세

용접·볼트·완충재와 인양 방법을 대조하세요.

04표제란

품명·품번·재질·표면처리·개정일을 대조하세요.

발주 도면은 실제 공급 제품의 품목과 개정번호에 맞춰 사용합니다. 태흥그레이팅 홈페이지에서 제품별 식별번호·도면을 조회할 수 있습니다.

비교 견적의 주요 착오

  • 프레임 외곽 치수를 덮개 제작 치수로 사용하는 경우
  • 외곽 평철의 두께를 주부재 두께로 읽는 경우
  • 한 장 중량과 1㎡ 중량을 같은 숫자로 비교하는 경우
  • 돌기나 하부 보강을 제외한 높이를 설치 높이로 사용하는 경우
  • 총 길이만 보고 실제 지지 스팬을 확인하지 않는 경우

프레임과 실제 걸침 치수 → · 같은 조건으로 견적 비교하기 →

스틸그레이팅 규격에 관한 자주 묻는 질문

400·500·600은 무엇을 뜻하나요?

치수를 줄여 부르는 표현입니다. 길이인지 폭인지 구분하고, 발주서에는 길이×폭×높이, 주부재 소재와 단위를 적으세요.

집수정용은 정사각형만 있나요?

집수정은 직사각형·분할 구성으로도 제작합니다. 개구·프레임 내경·주부재 지지 방향에 맞춰 승인 도면을 작성합니다.

아이바 5×3과 7×4는 같은 높이라면 바꿔도 되나요?

5×3과 7×4는 플랜지 폭과 웹 두께가 다른 아이바입니다. 주문한 소재 단면을 유지하고, 다른 단면으로 바꿀 때는 주부재 개수·피치와 같은 하중·스팬 조건의 계산자료를 함께 대조합니다.

규격표의 높이만 보고 차량용을 선택해도 되나요?

차량용 규격은 주부재 높이·단면·간격과 실제 지지 스팬으로 정합니다. 차량하중·바퀴 접촉 위치·걸침·고정 조건을 계산에 적용한 뒤 표에서 해당 규격을 고릅니다.

근거·설명자료

  1. 태흥그레이팅 스틸그레이팅 규격표대표 모델·물품식별번호·치수 확인: 2026-09-27
  2. 태흥그레이팅 캠페인2 2편규격·치수·지지 방향 해설
  3. 태흥그레이팅 캠페인2 4편규격·치수·지지 방향 해설
  4. 태흥그레이팅 캠페인2 5편규격·치수·지지 방향 해설
  5. 태흥그레이팅 캠페인2 6편규격·치수·지지 방향 해설
  6. 태흥그레이팅 캠페인2 8편규격·치수·지지 방향 해설
  7. 태흥그레이팅 캠페인2 17편규격·치수·지지 방향 해설 · 영상 제작 중인 기술 설명
  8. 스틸그레이팅 단체표준 · 한국금속공업협동조합
  9. 스틸그레이팅 단체표준 등록정보 · e나라표준인증

스틸그레이팅의 외형 치수·아이바 표기·본수·피치와 도면 읽는 순서를 설명한 자료입니다.
