배수로 덮개·집수정 그레이팅 규격과 선택 방법

배수로 덮개는 연속 수로의 치수·받침에, 집수정 뚜껑은 사각 개구·프레임·덮개 분할에 맞춰 선정합니다. 300·400·500 등 호칭과 함께 덮개 외형·높이·주부재·실제 지지조건을 적어 주문합니다.

제품가이드 질문 목록으로
배수로 덮개·집수정 그레이팅 현장사진
연속 배수로 — 덮개·받침과 설치 형식
01

연속 배수로

덮개·받침과 설치 형식

집수정과 빗물받이 — 사각 프레임과 지지 방향
02

집수정과 빗물받이

사각 프레임과 지지 방향

덮개·프레임 실측 — 외형·내경·개구부의 구분
03

덮개·프레임 실측

외형·내경·개구부의 구분

목차

300·400·500·600 스틸그레이팅 규격은 어떻게 읽나요?

주문 규격에는 길이·폭·높이·소재를 적습니다. 아래는 태흥그레이팅 공개 품목의 치수 예시이며, 길이×폭×높이(mm) 순서입니다. 같은 외형도 여러 소재·구조로 제작합니다. 적용 규격은 현장 하중과 지지조건에 맞춰 정합니다.

995와 1000은 제작 치수와 호칭을 구분한 예입니다. 1000 호칭에 995 제작 길이를 사용하는 품목은 해당 도면의 설치 여유를 적용합니다.

배수로·집수정 전체 대표 규격표 → · 동일 품목의 참고가격표 →

배수로 덮개·수로관 그레이팅은 무엇부터 고르나요?

배수로 덮개는 길게 이어진 물길을 덮는 제품입니다. 덮개 한 장의 외형, 수로관 또는 받침의 치수, 연속 길이와 끝단을 실측하세요. 일반 스틸그레이팅·날개형·중하중·디자인 제품 중 통행·지지 조건에 맞는 종류를 선택합니다.

현장 참고사진

사진으로 구분하는 배수로와 집수정

배수로는 길게 이어지는 수로이고, 집수정은 물이 모이는 공간입니다. 설치 형태를 보면 덮개와 프레임의 구성을 쉽게 구분할 수 있습니다.

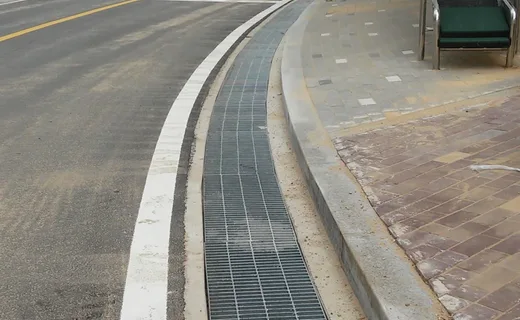

연속 배수로 — 길게 이어지는 배수로에 덮개를 연속으로 배치한 모습.
01연속 배수로길게 이어지는 배수로에 덮개를 연속으로 배치한 모습.
꽃 화분이 놓인 보도 옆, 연석과 도로 사이 빗물받이에 설치한 스틸그레이팅
02도로변 빗물받이도로변 빗물받이 — 연석과 도로 사이에 설치한 스틸그레이팅.
배수로와 집수정 연결 — 선형 배수로가 사각 집수정으로 모이는 구성.
03배수로와 집수정 연결선형 배수로가 사각 집수정으로 모이는 구성.

수로관 300용도 덮개 폭·높이·걸침을 구분해 선정합니다. 설치 형식은 기존 앵글 위에 놓는 일반형과 수로관 상부에 직접 걸치는 날개형으로 나뉩니다.

날개형과 일반형의 설치 차이 →

차도와 벽면 사이의 도로 측구에 길게 설치된 스틸그레이팅
차도와 벽면 사이의 측구를 따라 스틸그레이팅을 연속 설치한 도로 사진입니다.사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.

집수정·빗물받이 뚜껑은 배수로용과 무엇이 다른가요?

연속 배수로와 집수정의 받침 형식·주부재 지지 방향.
연속 배수로와 집수정의 받침 형식·주부재 지지 방향.

집수정·빗물받이는 물이 모이는 개구부입니다. 덮개는 프레임의 내경·외형·깊이와 지지 방향에 맞춰 선정합니다. 중간 지지와 개방 방식도 도면에 표시합니다.

집수정 덮개는 밀폐형과 격자형으로 나뉩니다. 집수정 500 등 호칭과 함께 배수 구멍·틈새, 사용 목적, 고정·도난방지 조건을 정합니다.

큰 개구부를 여러 장으로 나눌 때는 각 패널의 지지 방향과 중간 받침을 설계에 반영합니다.

덮개와 프레임은 어디를 실측하나요?

덮개 외형, 프레임 외곽, 프레임 내경, 개구부 폭은 각각 측정 위치가 다릅니다. 프레임 내경은 바깥쪽 세로 부재의 안쪽 면 사이 치수이며, 물이 통과하는 개구부 폭과 다릅니다. 사진에 측정 시작점·끝점, 높이·주부재 방향과 양 끝 받침이 보이도록 촬영하세요.

덮개 외형

덮개 외형은 그레이팅 자체의 양쪽 가장 바깥 면 사이 치수입니다. 예시 폭은 495mm이며 프레임 치수와 구분합니다.덮개 외형 495mm

받침 프레임 내경과 개구부

진한 바깥 테두리는 프레임 세로 부재이고, 그 안쪽의 회색 띠는 덮개가 놓이는 받침 수평면입니다. 프레임 내경은 바깥 테두리의 안쪽 면 사이 505mm, 개구부는 받침 수평면의 안쪽 끝 사이 빈 공간 400mm입니다. 프레임 외곽은 515mm이며 양쪽 세로 부재 두께가 각각 5mm인 예시입니다.프레임 외곽 515mm개구부 400mm물이 통과하는 빈 공간프레임 내경 505mm
프레임 내경은 개구부 폭과 다릅니다. 진한 바깥 테두리의 안쪽 면 사이가 프레임 내경입니다. 회색 받침 수평면 사이의 빈 공간이 개구부입니다. 각 치수의 측정 위치를 구분한 개념도입니다.
측정 대상예시 치수측정 위치
덮개 외형495mm그레이팅 자체의 양쪽 가장 바깥 면 사이
프레임 외곽515mm프레임의 양쪽 바깥 면 사이
프레임 내경505mm양쪽 세로 부재의 안쪽 면 사이
515−5−5=505mm
개구부 폭400mm받침 수평면의 안쪽 끝 사이, 물이 통과하는 빈 공간

프레임 내경 505mm와 덮개 외형 495mm의 차이는 10mm입니다. 양쪽 여유를 같게 잡으면 한쪽 5mm씩입니다. 프레임 세로 부재 두께, 실제 지지 스팬과 걸침 길이는 각각 별도 치수입니다.

01기존 덮개

길이·폭·높이와 주부재 방향을 기록하세요.

02받침 프레임

외곽·내경·개구부 폭을 구분하고 받침 수평면·깊이를 기록하세요.

03현장 조건

통행 종류·방향, 수평·손상 상태와 개방 위치를 기록하세요.

프레임 내경·실제 걸침 설명 →

보행용·차량용 배수로 덮개는 어떻게 구분하나요?

고양 삼송 — 도로와 보도 경계의 스틸그레이팅.
고양 삼송 — 도로와 보도 경계의 스틸그레이팅.
학봉초등학교 — 운동장과 보행로 경계의 디자인그레이팅.
학봉초등학교 — 운동장과 보행로 경계의 디자인그레이팅.

보행용은 개구 폭·방향·표면과 주변 포장 단차를 기준으로 선정합니다. 차량용은 차량하중·진행방향·반복 통행·실제 지지 스팬을 제품 사양에 반영합니다.

주차장 출입구의 소음은 고무 적용 형식, 받침 고정과 유격을 조사합니다. 공원·광장의 디자인 제품은 문양·색상·개구·하부 구조로 선정합니다.

차량하중 검토 → · 보행 개구 비교 → · 통행 소음 확인 →

규격·가격 문의에는 어떤 사진과 치수를 보내나요?

  • 수로·집수정 전체와 주변 바닥, 차량이 통행하는 방향이 보이는 사진
  • 덮개 외형·높이, 프레임 외곽·내경·개구부 폭과 각각의 측정 위치
  • 주부재·크로스바·고무·고정부와 손상 부분의 근접 사진
  • 덮개 종류·수량, 통행 조건과 납품지·필요 납기
  • 받침·운송·하차·철거·시공의 포함 요청 범위

문의 자료에는 실측값과 사진을 첨부하고 추정값은 따로 표시합니다. 품목별 최신 가격과 공급·납품 조건은 견적 상담으로 안내합니다.

교체·주문제작 준비 →

근거·설명자료

  1. 태흥그레이팅 스틸그레이팅 공개 규격·품목위 치수 예시의 제조사 공개 품목 자료
  2. 태흥그레이팅 받침·직선앵글덮개와 맞는 받침 품목을 대조하는 자료
  3. 그레이팅 바르게 알기 캠페인2 5편규격과 종류에 관한 제조사 설명자료

태흥그레이팅의 공급 품목·제작 사양 안내입니다. 현장 적용 규격과 제작 범위는 도면·현장조건·소재 공급에 맞춰 정합니다.
