날개형 U타입 그레이팅, 일반형과 하중 전달이 다른 이유

날개형 그레이팅은 양쪽 앵글의 수평 날개를 수로관 위에 걸치는 구조입니다. 본체·날개·용접부·실제 걸침과 수로관 상부를 제품의 지지조건에 맞춰 설계합니다.

제품가이드 질문 목록으로
날개형 U타입 그레이팅 제품과 현장 사진

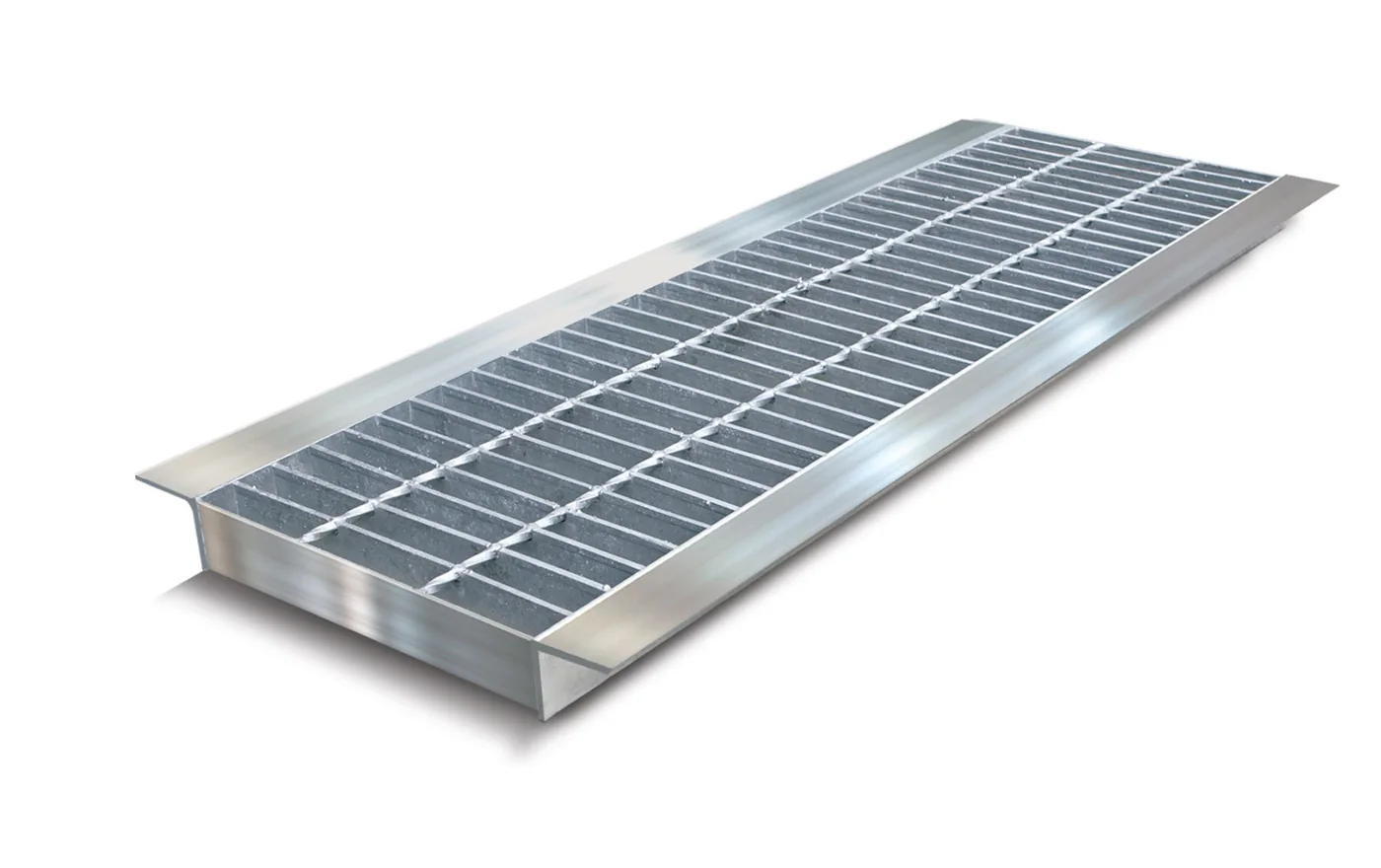

양측에 날개가 있는 U타입 그레이팅
01

날개형 제품의 형태

양측 ㄱ형 부재와 본체

날개형 그레이팅의 날개와 본체 연결부
02

날개와 연결부

본체·접합부·날개의 연결

양측에 날개가 있는 U타입 그레이팅
03

설치 전 치수 기록

제품 외형과 양측 날개 치수

목차

날개형 그레이팅은 어떤 구조인가요?

일반형은 주부재 양끝을 받침 위에 지지합니다. 날개형은 양쪽 ㄱ형 부재가 수로관 위에 걸치고 본체가 그 사이에 들어갑니다. 앵글이 없는 기성 수로관에는 상부가 고르고 필요한 지지 폭을 갖춘 조건으로 적용합니다.

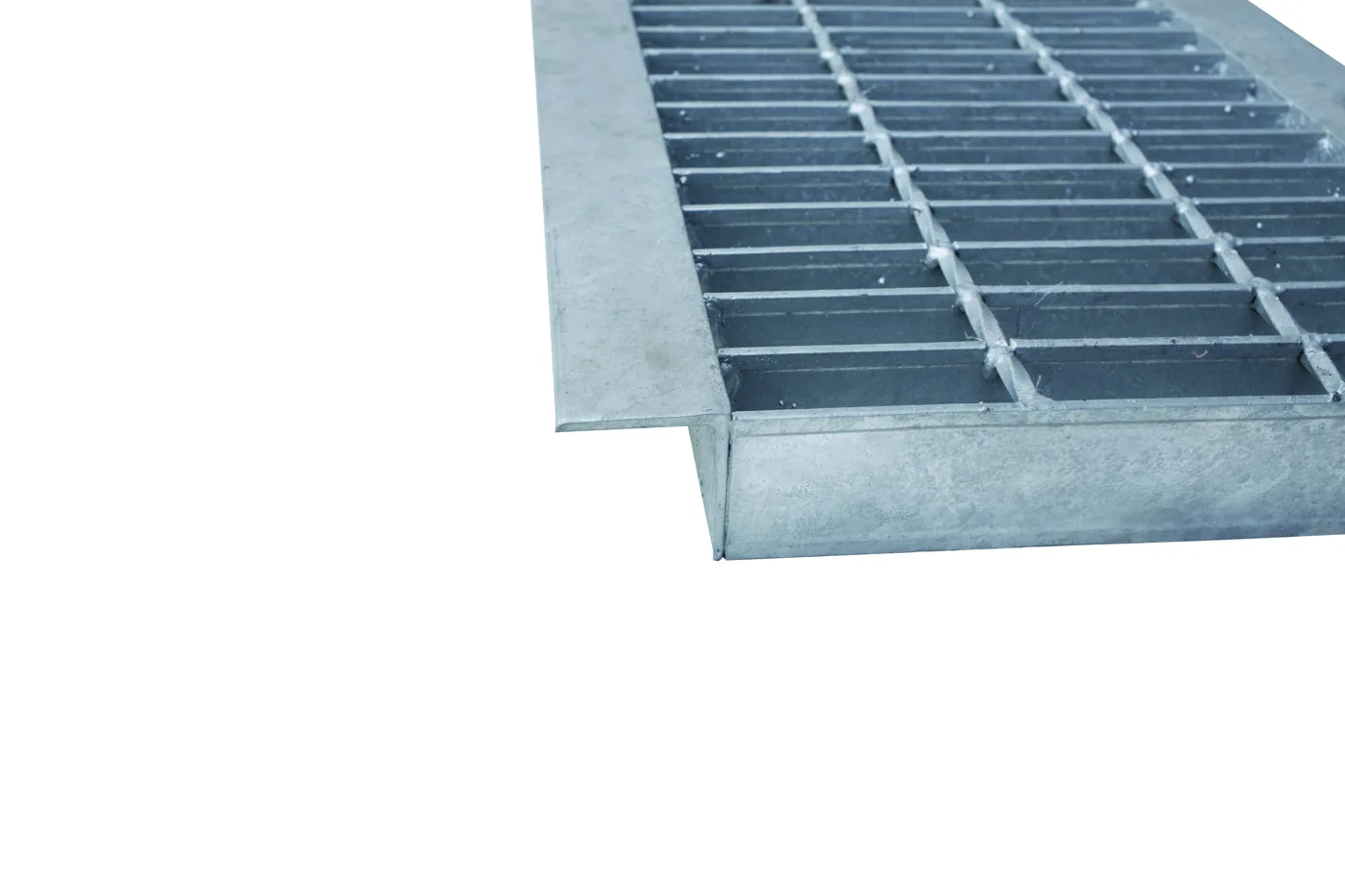

날개형 그레이팅의 양측 앵글 모서리와 접합부
날개와 본체가 만나는 접합부의 제품 상세사진입니다. 사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.

본체와 날개·접합부의 역할

양측에 날개가 있는 U타입 그레이팅
양측 날개와 본체로 구성된 날개형 U타입 그레이팅
01본체

주부재가 받은 힘이 양 끝 연결부로 전달됩니다.

02접합·날개

용접부와 ㄱ형 부재가 힘을 전달합니다.

03걸침

수평 날개의 실제 접촉 구간이 지지합니다.

04수로관

받은 힘을 현장 지지 구조로 전달합니다.

날개형의 하중 전달 경로는 본체·접합부·날개·콘크리트 가장자리입니다. 날개 전체 폭과 실제 걸침 폭을 각각 적용해 전체 구조를 검토합니다.

날개형 선정 시 현장조건

현장 조건검토 방향
보행·경하중 구간수로관 폭·걸침·수평과 보행 안전 확인
좁은 배수로의 승용차 통행본체·날개·접합·수로관까지 해당 하중 조건으로 검토
대형차·반복 통행·회전 구간전체 지지 상세와 실제 하중조건으로 검토
중하중 본체와 날개 조합본체·날개·용접부에 각각 맞는 계산·시험자료를 적용

태흥그레이팅 날개형의 주요 적용 대상은 보행·경하중 현장입니다. 차량 적용은 실제 규격·스팬·날개·접합부·수로관 지지조건으로 검토합니다.

압연 앵글과 절곡 부재는 같은가요?

ㄱ형 부재의 단면은 재질·두께·모서리 반경·형상으로 구분합니다. 형강 규격 또는 절곡 제작 도면과 용접 길이·위치·제작 상세를 적용해 하중 전달을 검토합니다.

설치 전 치수·사진 기록

  • 수로관 내측 폭, 상단 접촉부 폭과 손상 상태
  • 덮개 외형·높이와 양측 날개 치수
  • 양쪽 각각의 실제 걸침과 수평 상태
  • 차량 통행 여부, 진행방향과 반복 빈도
  • 고정·인양·청소 방법 및 절단·용접 보수 여부

받침 프레임과 걸침의 차이 →

근거·설명자료

  1. 태흥그레이팅 캠페인2 2편제품 구조와 선정 원리에 관한 제조사 설명자료
  2. 태흥그레이팅 캠페인2 16편제품 구조와 선정 원리에 관한 제조사 설명자료
  3. 태흥그레이팅 캠페인2 17편제품 구조와 선정 원리에 관한 제조사 설명자료

본체·접합부·날개·수로관으로 이어지는 하중 전달과 설치 조건을 설명한 자료입니다.
