보행 · 디자인 · 소음

무소음그레이팅·트렌치의 규격·가격과 고무 구조

태흥 중하중·삼각안전그레이팅은 특수 장착부에 고무를 부분 부착해 접촉 소음을 줄입니다. 무소음그레이팅은 양옆 평철 하단의 접촉부를 길이 방향으로 감싸 소음 저감을 강화한 제품입니다. 소음은 고무 부착 범위와 받침 상태에 따라 달라집니다.

제품가이드 질문 목록으로
소음 저감 고무·무소음그레이팅 자료
무소음그레이팅 제품사진
01

고무 구조의 차이

부분 부착형과 하단 감싸는 구조

무소음그레이팅의 평철 하단을 감싼 완충 고무
02

완충 고무의 위치

양옆 평철 하단의 접촉부

수로관 위에 놓인 무소음그레이팅과 완충부
03

현장 설치 모습

완충부와 받침이 놓이는 위치

목차

차량이 지나갈 때 왜 덜컹거리나요?

바퀴가 덮개를 누르고 지나가면 덮개의 변형·반동으로 받침과 맞부딪칠 수 있습니다. 들뜸과 유격이 있으면 접촉 위치가 바뀌면서 충돌음이 생기므로, 완충 고무와 함께 받침 수평·덮개 유격·고정 상태를 점검합니다.

접촉 소음의 발생 과정
차량 통과하중이 작용→접촉 변화변형·들뜸→받침 접촉충격·진동→상태 확인유격·고정·완충

도식은 좌우로 밀어 볼 수 있습니다.

태흥그레이팅이 설명한 주요 접촉 소음 경로입니다.

덜컹거림이 생기면 받침 단차·고정·접촉면 이물질·제품 손상·차량 통행조건을 점검합니다.

중하중·삼각안전형의 고무와 무소음그레이팅의 고무는 다릅니다

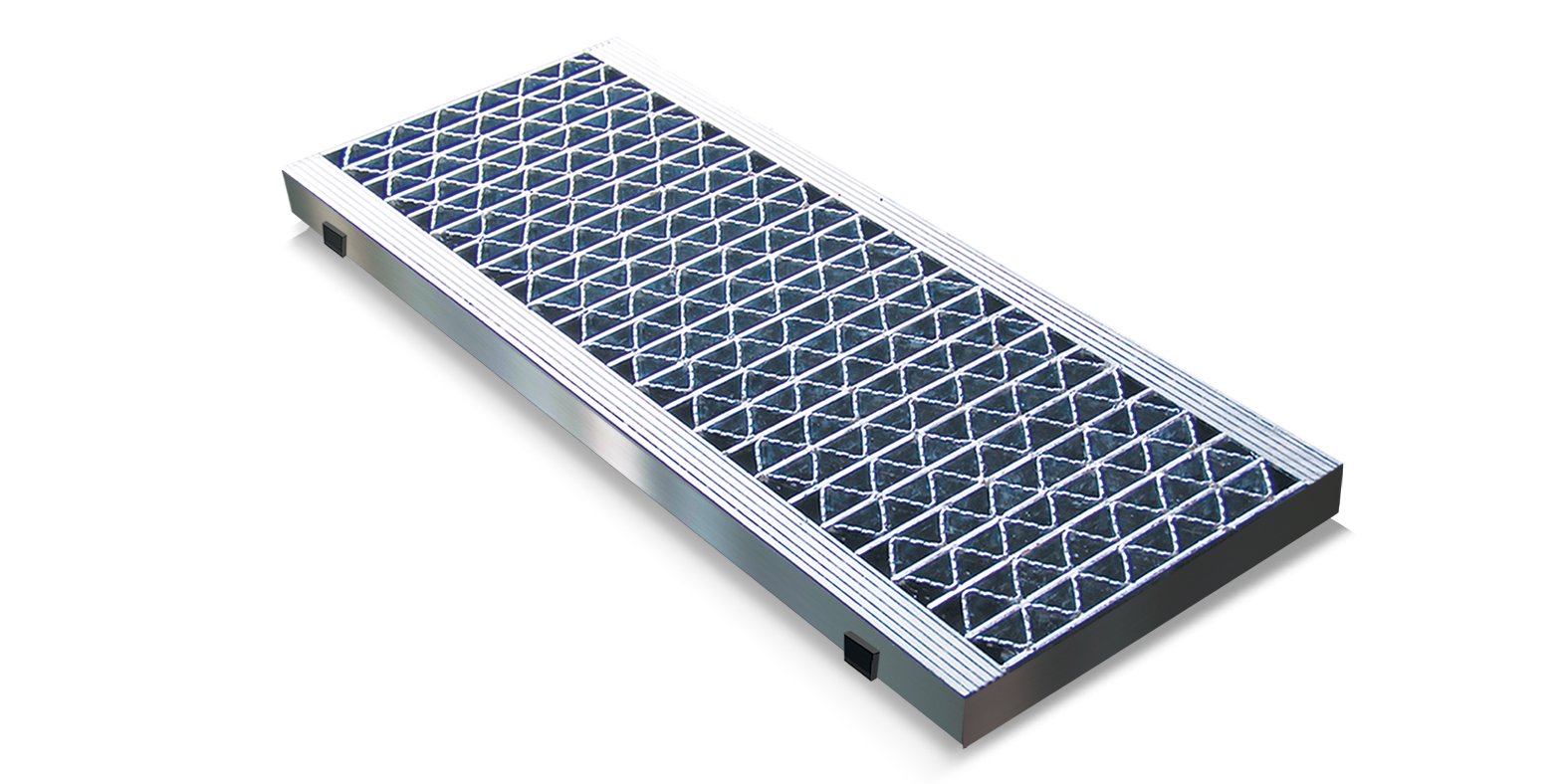

삼각안전그레이팅 가장자리에 부분 부착된 검은색 소음 저감 고무
부분 부착형 · 삼각안전그레이팅 사진의 검은색 고무가 정해진 위치에 부착되어 있습니다. 중하중 제품도 이 방식의 고무 장착 구조를 사용합니다. 사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.

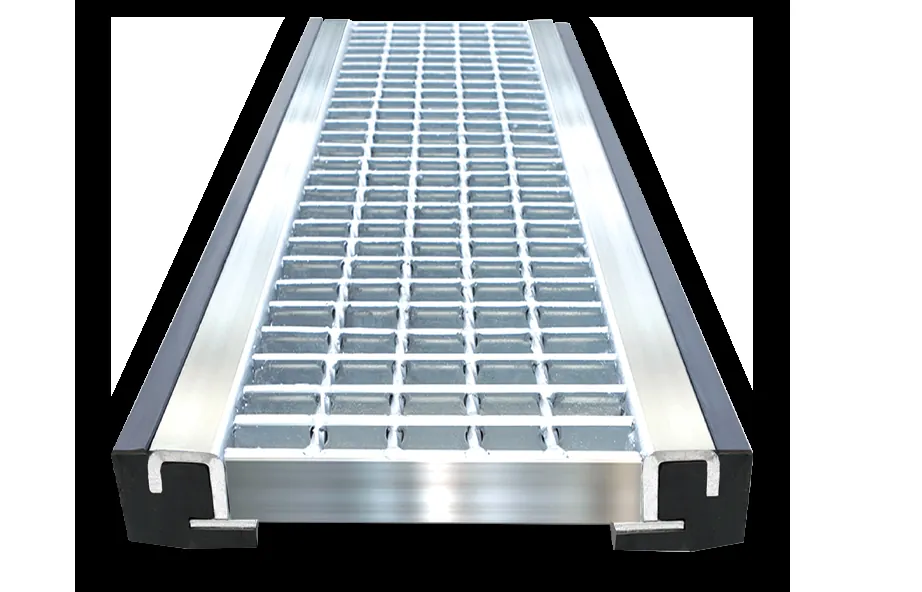

양옆 평철 하단을 감싸 받침 접촉음을 줄이는 무소음그레이팅 구조
평철 하단을 감싸는 형식 · 태흥 무소음그레이팅의 양옆 접촉부를 고무로 감싼 구조입니다. 사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.
구분중하중·삼각안전그레이팅의 고무 적용 사양무소음그레이팅
부착 범위설계된 위치의 접촉부에 부분 부착양옆 평철 하단의 접촉부를 길이 방향으로 감쌈
고무 보호 구조마감평철에 고무가 잘리지 않도록 장착부를 특수 형상으로 제작넓힌 평철 하단부를 고무가 감싸는 구조
소음 저감의 정도정해진 장착부의 고무가 받침과의 금속 접촉을 완충해 소음을 줄임접촉부를 넓게 감싸 소음 저감을 강화한 전용 구조
공통 확인고무 적용 여부·위치, 장착부와 받침의 상태감싼 고무의 상태, 받침 수평·고정·유격

태흥그레이팅 제품의 고무 부착 구조입니다. 소음 저감 효과는 차량·속도·받침 상태·유격·고무 상태에 따라 달라집니다.

무소음그레이팅 가격과 무소음트렌치 가격은 어떻게 비교하나요?

같은 배수로 길이와 설치 범위로 비교해야 합니다. 가격 비교에는 덮개 한 장, 모듈 한 개, 받침 포함 세트, 시공된 m당 금액 등 공급 단위를 맞춥니다. 고무·고정·연결 구조도 함께 대조합니다.

수량은 실제 구간 길이·모서리·끝단·개방 위치로 산정합니다. 단가는 규격·공급 범위·수량에, 소음 저감 효과는 설치·통행조건에 따라 달라집니다.

제품가격과 시공비 구분 → · 태흥 무소음 제품·규격 →

부분 부착 고무가 마감평철에 잘리지 않도록 보호합니다

고무 장착부는 금속 모서리에 의한 반복 눌림과 절단을 줄이는 구조가 필요합니다. 태흥그레이팅은 고무가 들어가는 장착부를 특허등록된 특수 형상으로 제작하여 마감평철에 의한 고무의 절단·파손을 방지하도록 구성합니다.

태흥 중하중그레이팅 마감평철의 특수 장착부에 부분 부착된 소음 저감 고무
중하중그레이팅의 고무 장착부 상세입니다. 마감평철의 정해진 장착부에 고무를 부분 부착한 모습입니다. 사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.

부분 부착 고무는 차량 통행 때 제품과 받침의 금속 접촉·충격을 완충해 소음을 줄입니다. 전용 무소음그레이팅은 평철 하단 접촉부를 길이 방향으로 감싸 소음 저감을 강화한 제품입니다.

  • 주문·검수 시 도면의 고무 적용 사양과 장착 위치를 대조하세요.
  • 고무의 절단·파손·이탈, 장착부 변형 여부를 점검하세요.
  • 준설·청소 후 받침의 수평·고정·유격을 점검하고 고무를 제 위치에 설치합니다.

무소음그레이팅은 양옆 평철 하단을 감싸 접촉음을 줄입니다

태흥 무소음그레이팅은 양옆 평철 하단부를 넓히고, 그 접촉부를 길이 방향으로 고무로 감싼 제품입니다. 부분 부착형보다 받침과의 접촉부를 넓게 감싸 소음을 줄입니다.

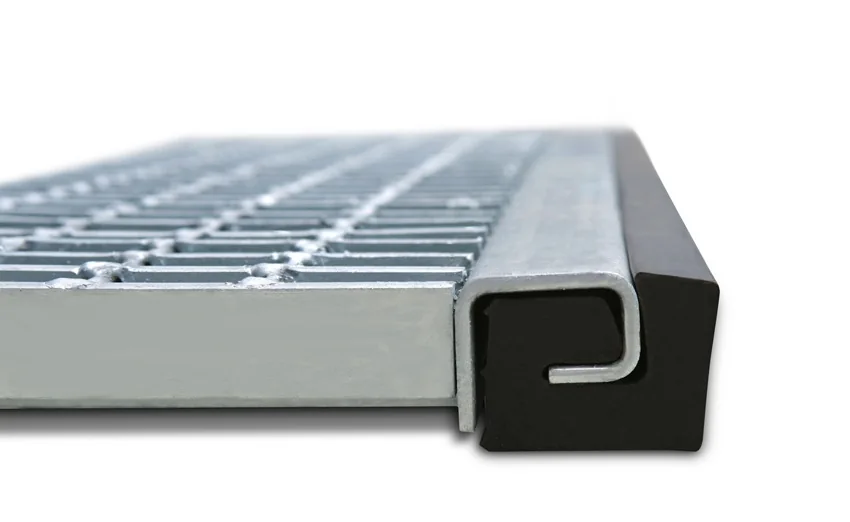

넓힌 양옆 평철 하단부와 이를 감싼 무소음 고무 상세
양옆 평철 하단의 넓힌 접촉부와 이를 감싼 고무를 보여 주는 제품사진입니다. 사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.

교체 고무는 해당 제품의 형상·규격과 장착 방식에 맞춰 선정합니다. 교체할 때 받침의 수평·고정·실제 걸침도 점검합니다.

홈페이지 소음 비교 시뮬레이션은 어떤 고무 구조를 다룬 자료인가요?

홈페이지의 중하중콤보그레이팅과 스틸그레이팅 소음 비교 자료는 부분 부착 고무 구조를 적용한 개발제품의 연구 자료입니다. 현재 무소음그레이팅은 양옆 평철 하단을 길이 방향으로 감싼 별도 구조입니다.

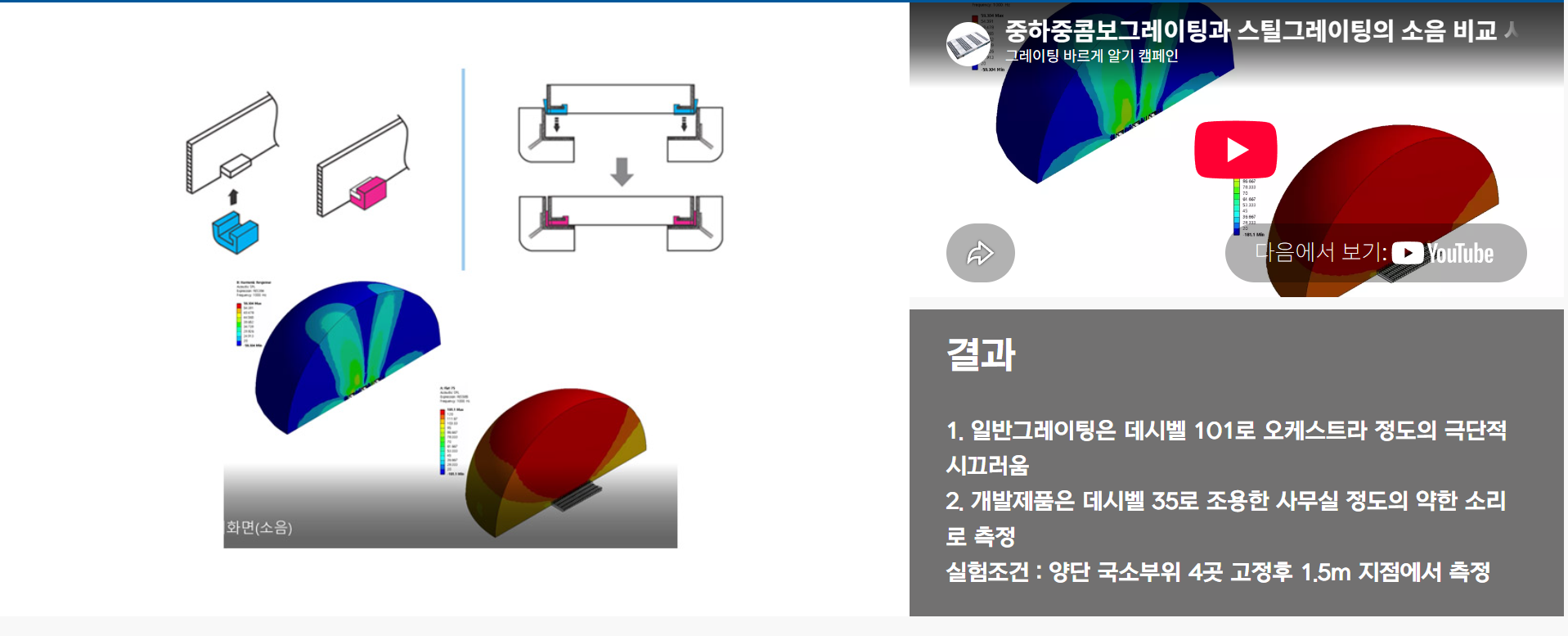

부분 부착 고무 장착도와 중하중콤보·스틸그레이팅 소음 비교 시뮬레이션 결과 화면
태흥그레이팅의 부분 부착 고무 장착도와 개발 당시 소음 비교 결과입니다. 사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.
공개 연구자료의 기재 항목자료에 표시된 내용
비교 대상일반그레이팅과 부분 부착 고무 구조의 개발제품
일반그레이팅101 dB
개발제품35 dB
기재된 조건양단 국소부위 4곳 고정 후 1.5m 지점에서 측정

101 dB와 35 dB는 공개된 중하중콤보·스틸그레이팅 개발 비교자료의 값입니다. 부분 부착 고무를 적용한 개발제품의 비교 결과이며, 삼각안전형과 현재 무소음그레이팅의 소음 성능은 각 제품과 조건에 맞춰 평가합니다.

고무 장착도와 소음방지 연구 원문 보기 →

무소음트렌치는 왜 모듈을 연결하나요?

태흥그레이팅 캠페인 15편은 주물 모듈을 연결하는 무소음트렌치를 다룹니다. 작은 부품의 연결·맞물림으로 움직임을 제어하며, 볼트형과 고무형은 상세가 다릅니다.

모듈 폭·연결 방향·끝단 처리·인양 및 교체 방법을 제품별로 정합니다. 연속 시공에는 접합부·단차·신축·현장 배수로 형상을 반영합니다.

현장에서는 두 제품을 어떻게 비교하나요?

선택 항목무소음그레이팅무소음트렌치
주요 구성격자 덮개와 설계된 완충·접촉부연결되는 모듈과 맞물림·고정 상세
규격 대응현장 치수에 맞는 제작 가능 범위 확인공급 모듈 폭과 형상, 끝단 처리 확인
교체·관리덮개 인양과 완충재·고정부 점검부분 교체와 연결부·고무·체결 상태 점검
공통 검토차량하중·스팬·받침 및 소음 조건같은 조건의 하중과 소음, 배수·관리 계획

기존 받침은 선정 제품의 높이·걸침·접촉 구조에 맞춰 재사용 여부를 정합니다. 가격은 설치 범위·공사·관리 조건을 맞춰 비교합니다.

무소음이라는 이름이면 소리가 전혀 안 나나요?

‘무소음’은 접촉 소음을 줄이는 제품 구조를 가리킵니다. 효과 비교에는 차량·속도·통과 위치·측정 거리와 높이·배경 소음·평가 지표를 맞춥니다. 해석과 현장 측정은 각각의 조건과 결과로 표시합니다.

주거지 인근이나 주차장 진출입로는 설계 때 소음 대책을 반영합니다. 사용 중에는 고정 풀림·유격·단차·완충부 상태를 점검합니다.

무소음그레이팅 고무만 교체하거나 기존 받침을 사용해도 되나요?

교체 고무는 제품의 형상과 장착 방식에 맞춥니다. 부분 부착형과 평철 하단을 감싸는 방식은 각각 전용 고무를 사용합니다. 파손 시 단차·고정·장착부 변형도 함께 점검합니다.

기존 받침의 재사용 조건은 덮개 높이·걸침·수평·접촉면·고정 상태입니다. 제품이 들뜨거나 흔들리면 받침과 접촉부를 바로잡습니다. 적용 사양 상담에는 기존 제품 사진·고무 근접사진·받침 실측값이 필요합니다.

교체할 때 받침 재사용 확인 →

청소·보수 점검 항목

광진구 도로의 무소음그레이팅 설치사진
광진구 도로에 설치된 무소음그레이팅
  1. 열기 전

    제품 위치·방향·고정 및 연결 부품을 기록하세요.

  2. 개방 중

    받침 접촉면의 이물질·손상·완충재·연결부를 점검하세요.

  3. 다시 닫은 뒤

    설계된 방향·간격·체결 상태로 복원하고 단차·흔들림을 점검하세요.

무소음그레이팅 완충부·받침 시공사진

남산공영주차장 무소음그레이팅 가장자리의 완충부
남산공영주차장 시공사진. 가장자리 완충부와 받침의 접촉 모습을 보여 줍니다. 사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.
