보행 · 디자인 · 소음

디자인그레이팅 색상·문양·규격과 시공사례

디자인그레이팅은 문양 상판을 하부 평철로 받치는 배수 덮개입니다. 디자인콤보그레이팅은 하부 평철의 돌기가 상판 위로 올라오는 구조입니다. 두 제품은 같은 문양과 색상을 선택할 수 있습니다.

제품가이드 질문 목록으로
학봉초등학교 · TB.BEIGE · 운동장과 보행로 경계의 연속 배수로
학봉초등학교 · 운동장과 보행로 경계의 TB.BEIGE 문양 덮개.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

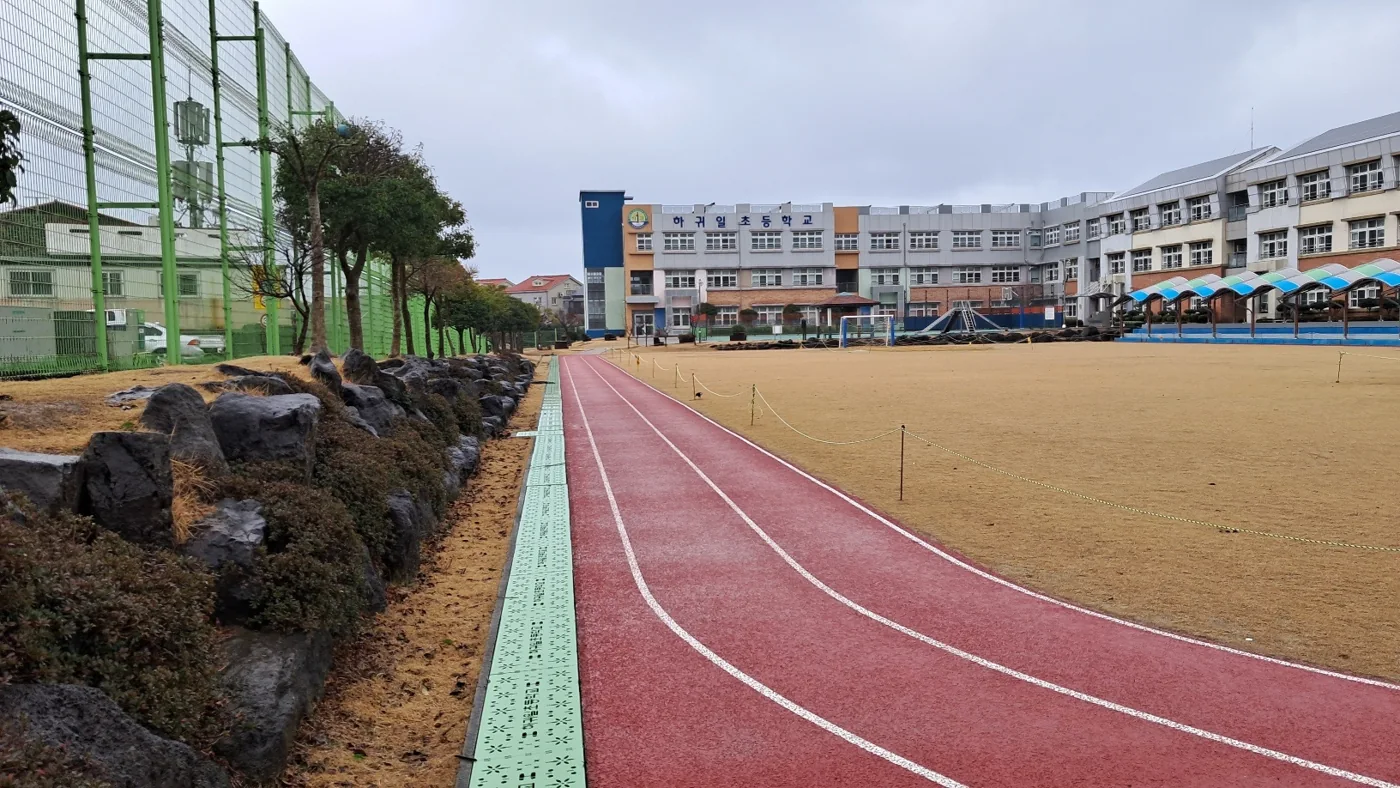

능곡초등학교 라이트그린 디자인그레이팅 설치사진
01

색상별 시공사진

실제 현장의 색상과 주변 바닥

다양한 색상과 문양의 디자인그레이팅
02

문양·학교명·로고

디자인 문양과 주문 제작

인천 박문여자고등학교 상판 보호필름이 부착된 디자인콤보그레이팅
03

포장과 설치 모습

상판 보호필름과 시공 현장

목차

디자인그레이팅 선택 기준

문양과 색상

색상은 주변 포장·건물·조경에 맞춰 고릅니다. 로고·문양은 제작 가능 범위에 맞춰 정합니다.

틈새와 표면

선정 항목은 개구부 폭·방향, 작은 바퀴의 통행, 비·눈·이물질에 노출되는 표면 상태입니다.

하중과 배수

보행 구간과 차량 구간에 맞춰 규격을 선정합니다. 개구율·배수조건·판 두께·구조·받침 조건은 사용 장소에 맞춰 정합니다.

적용 하중은 제품 규격과 하부 구조에 따라 정합니다. [1]

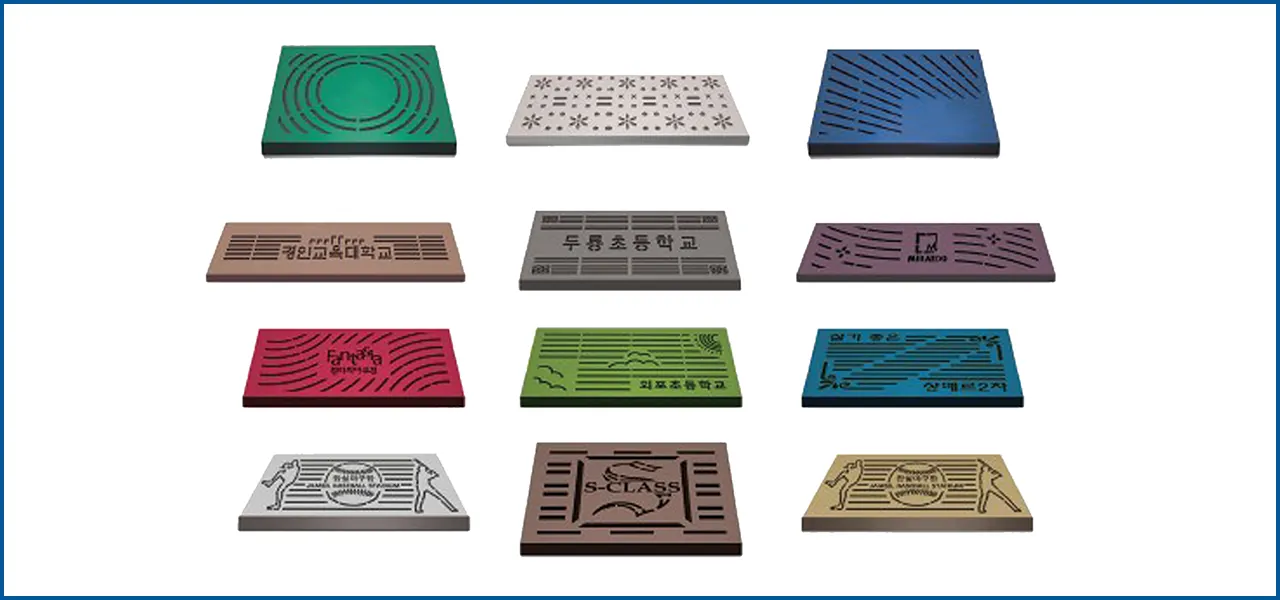

태흥 디자인그레이팅 로고와 문양 구성 예시
태흥그레이팅 공식 홈페이지의 문양·기관 로고 적용 예시입니다. 태흥그레이팅 원문 ↗ · 이미지를 누르면 크게 볼 수 있습니다.

색상·마감별 시공사진

아래는 디자인그레이팅의 색상·마감별 현장사진입니다. 디자인콤보그레이팅도 같은 문양과 색상을 선택할 수 있습니다. 주변 포장·건물·조경에 맞춰 고르고, 주문 색상은 도장 견본으로 정합니다.

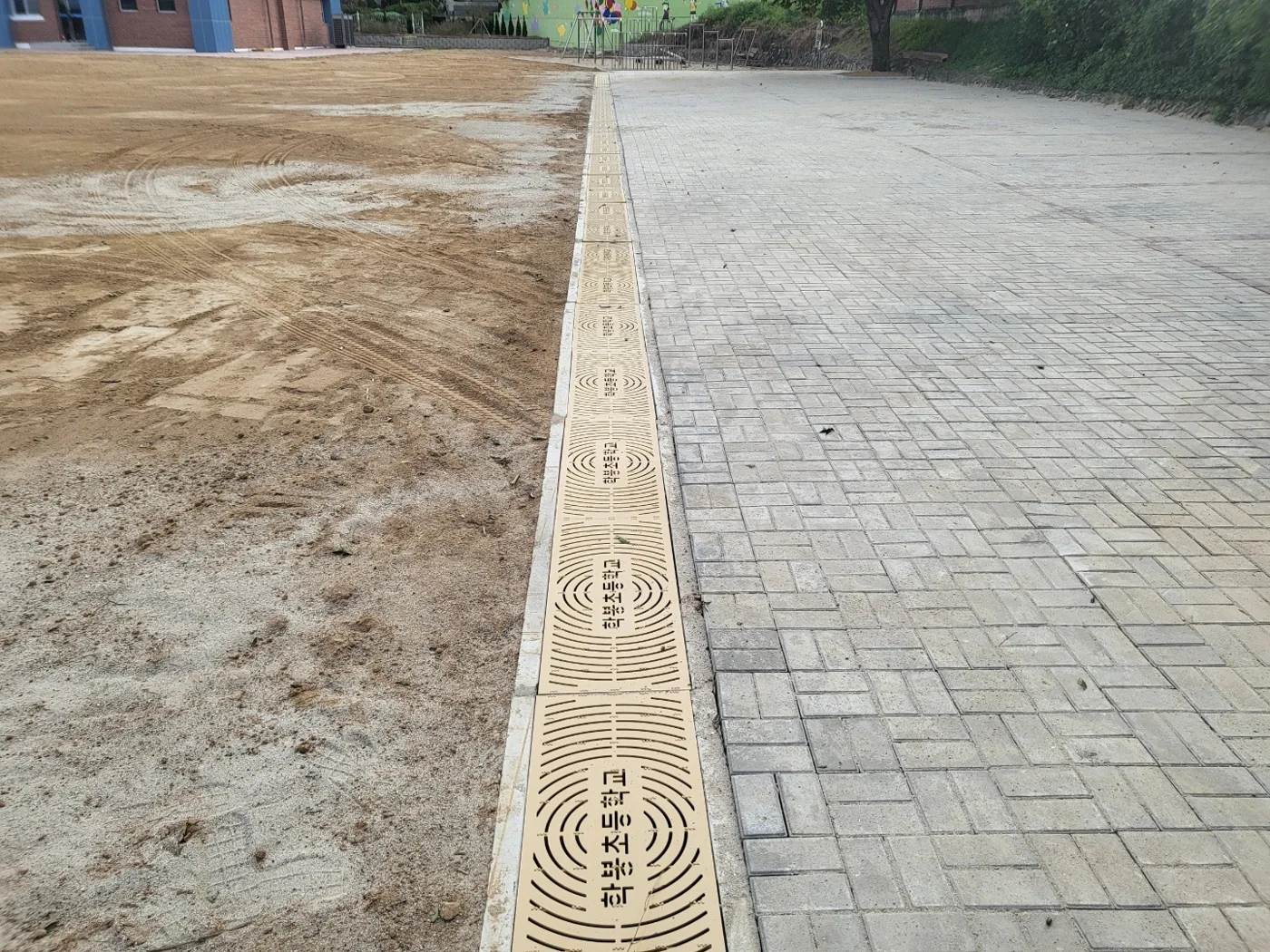

학봉초등학교 · TB.BEIGE · 운동장과 보행로 경계의 연속 배수로
TB.BEIGE학봉초등학교 · TB.BEIGE · 운동장과 보행로 경계의 연속 배수로.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

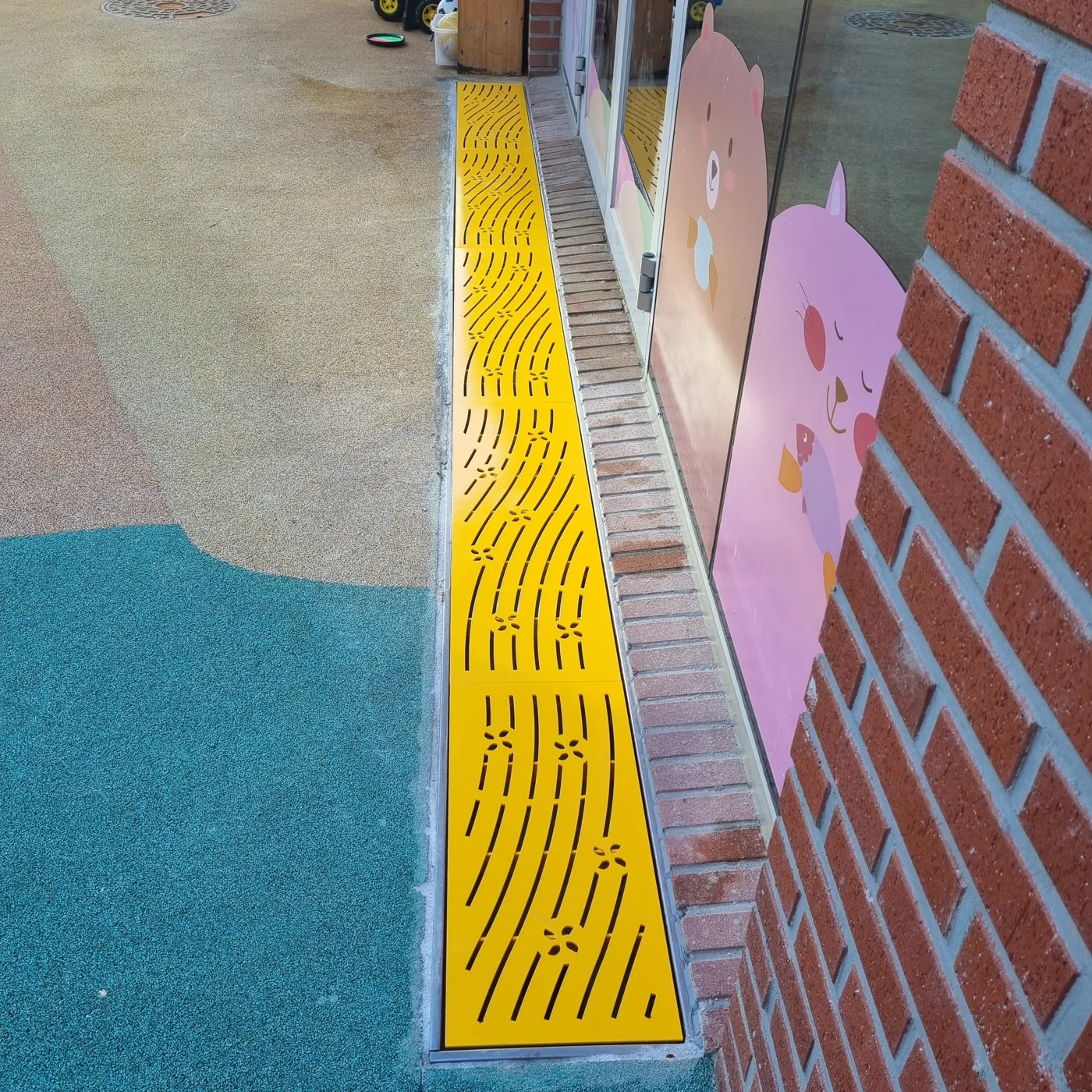

원탑(제공자료명) · 노랑 · 출입구 앞의 곡선·꽃 문양 덮개
노랑원탑(제공자료명) · 노랑 · 출입구 앞의 곡선·꽃 문양 덮개.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.
금산중앙초등학교 · 뉴골드(황금색) · 운동장 가장자리의 곡선 배수로
뉴골드(황금색)금산중앙초등학교 · 뉴골드(황금색) · 운동장 가장자리의 곡선 배수로.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

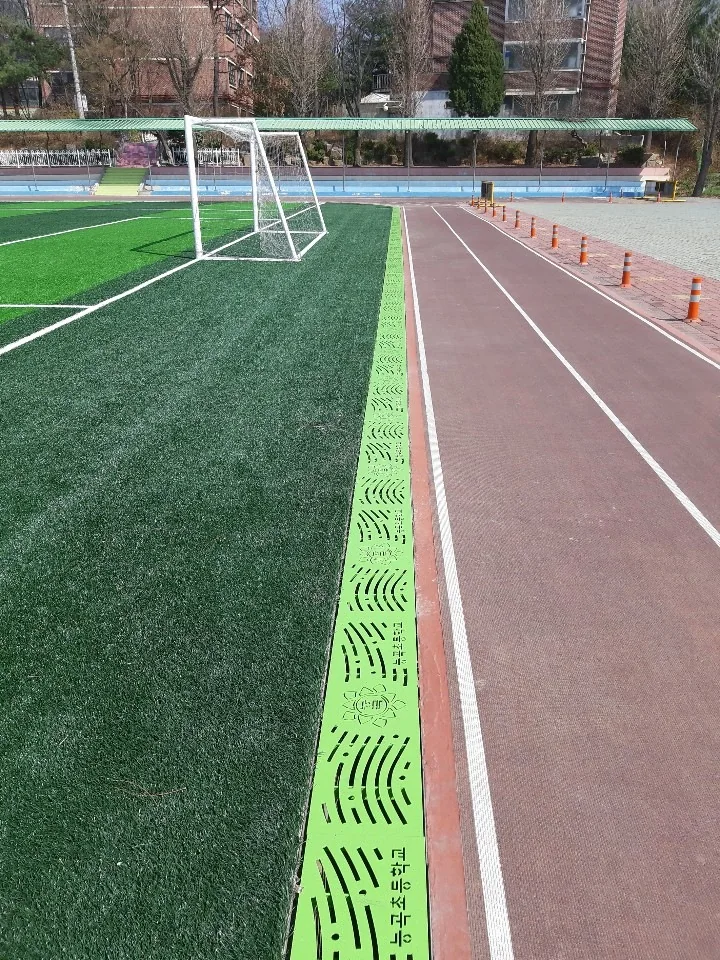

능곡초등학교 · 라이트그린 · 인조잔디와 달리기 트랙 사이의 배수로
라이트그린능곡초등학교 · 라이트그린 · 인조잔디와 달리기 트랙 사이의 배수로.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

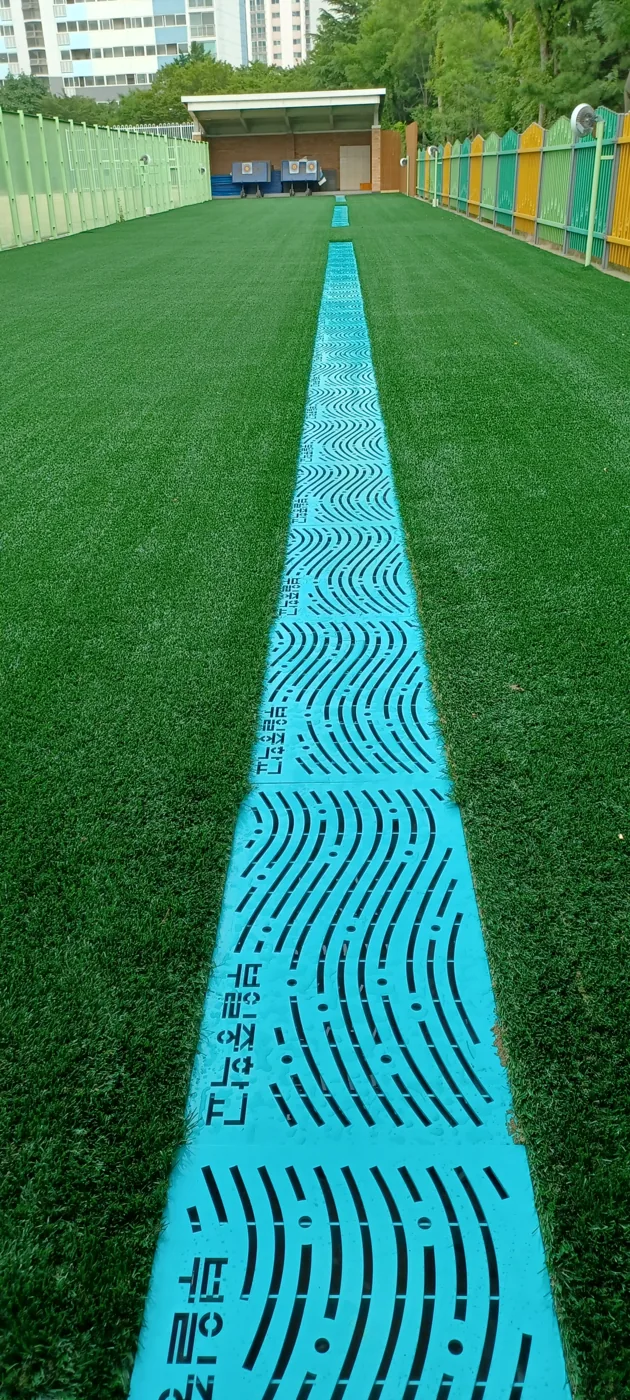

인천 부일중학교 · 라이트블루 · 인조잔디 구간의 곡선 문양 덮개
라이트블루인천 부일중학교 · 라이트블루 · 인조잔디 구간의 곡선 문양 덮개.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.
금산 남이초등학교 · 블루(KW블루) · 상판 보호필름이 부착된 설치 모습
블루(KW블루)금산 남이초등학교 · 블루(KW블루) · 상판 보호필름이 부착된 설치 모습.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.
금산 부리중학교 · 쑥색함마톤(gy-그린) · 학교명과 곡선·꽃 문양
쑥색함마톤(gy-그린)금산 부리중학교 · 쑥색함마톤(gy-그린) · 학교명과 곡선·꽃 문양.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.
문화재단(제공자료명) · 아이보리함마톤 · 가로수 보행로의 연속 배수로
아이보리함마톤문화재단(제공자료명) · 아이보리함마톤 · 가로수 보행로의 연속 배수로.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.
금산 신대초등학교 · 진한회색 · 보도와 운동장 사이의 문양 덮개
진한회색금산 신대초등학교 · 진한회색 · 보도와 운동장 사이의 문양 덮개.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.
인천남부초등학교 · 회색샌드톤 · 잔디 옆 꽃 문양 덮개
회색샌드톤인천남부초등학교 · 회색샌드톤 · 잔디 옆 꽃 문양 덮개.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

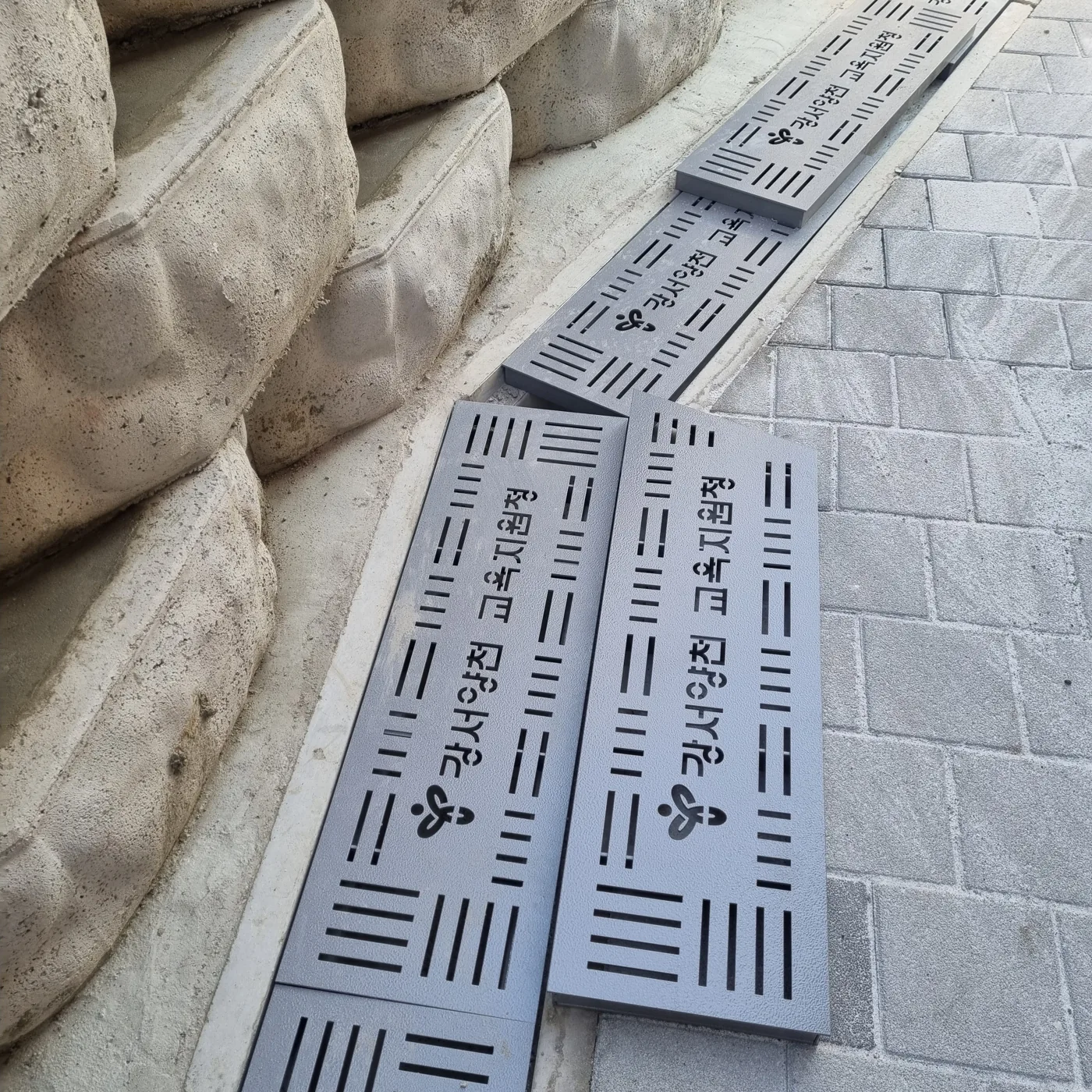

강서양천 교육지원청 · 회색함마톤 · 기관명·격자 문양을 넣은 데크 옆 덮개
회색함마톤강서양천 교육지원청 · 회색함마톤 · 기관명·격자 문양을 넣은 데크 옆 덮개.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

문양·학교명·로고 주문

꽃·곡선·직선 문양에 학교명이나 기관 로고를 넣을 수 있습니다. 설치 치수와 수량, 원하는 문양·색상, 로고 원본을 보내 주세요. 긴 배수로는 글자 방향과 문양 반복 위치, 모서리의 패널 분할을 함께 정합니다.

디자인그레이팅의 상판과 하부 구조

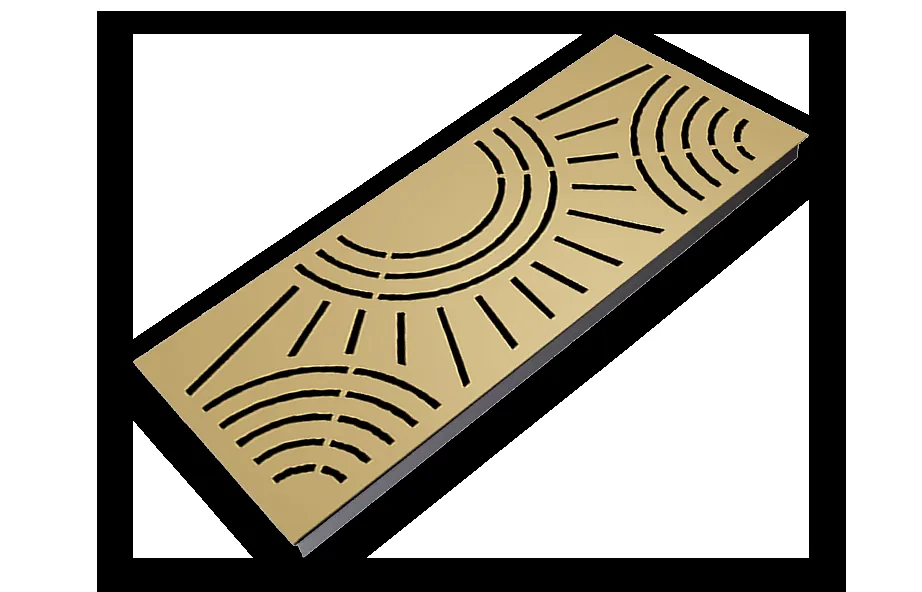

곡선·꽃 문양의 디자인그레이팅 제품사진
곡선·꽃 문양의 디자인그레이팅 제품

태흥 디자인그레이팅은 상부 철판을 하부 평철로 받치는 구조입니다. 상판에 레이저로 가공한 문양과 슬릿으로 물이 빠지고, 하부 평철은 상판을 지지하고 연결합니다. 규격별 비교 항목은 상판 두께·개구·하부 단면·용접입니다.

보행 공간에 주로 사용하는 제품입니다. 차량 진입 구간의 규격은 차량 하중과 지지조건에 맞춰 선정합니다.

디자인그레이팅·디자인콤보·물결안전그레이팅은 어떻게 다른가요?

디자인그레이팅은 문양 상판과 색상이 특징입니다. 디자인콤보그레이팅은 문양 상판에 표면 돌기를 더했고, 물결안전그레이팅은 물결 모양 격자로 틈을 나눴습니다. 보행 공간용 제품이며, 상부 형상과 기능을 만드는 구조로 구분합니다.

문양 상판과 하부 지지부재로 구성된 태흥 디자인그레이팅
디자인그레이팅 · 주변 포장·건물·조경에 맞춰 문양과 색상을 선택합니다. 사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.
서창중 출입구의 녹색 물결안전그레이팅 격자
물결안전그레이팅 · 물결 부재가 격자 틈을 나눕니다. 사진은 색상 마감이 적용된 서창중 현장입니다. 사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.
비교 항목디자인그레이팅디자인콤보그레이팅물결안전그레이팅
눈에 보이는 구조문양을 가공한 상판문양 상판과 미끄럼 저감용 돌기주부재 사이를 연결하는 물결 모양 부재
선택의 중심문양·색상·공간과의 조화디자인과 표면 접지 기능의 결합격자 틈을 나누는 보행 안전 구조
자세히 볼 부분상판 두께, 문양의 유효 개구, 하부 지지구조돌기의 형상·배치, 상판·개구·하부 구조주부재 단면, 물결 부재와 연결, 유효 개구
색상과 마감주변 바닥과 맞출 문양·색상 협의돌기와 개구를 고려해 마감 사양 확인아연도금형·분체도장형 등 공급 사양 확인
현장 선택 예경관 보도·공원·광장·건축물 주변미관과 표면 기능을 함께 검토하는 보행 구간학교 출입구·보행로 등 작은 바퀴와 배수를 함께 검토하는 구간
차량 통행해당 규격과 스팬의 하중 검토해당 규격과 스팬의 하중 검토해당 규격과 스팬의 하중 검토

디자인·디자인콤보·물결안전그레이팅은 상판과 격자 구조로 구분합니다. 물결안전형도 색상 마감이 가능합니다. 미끄럼과 작은 바퀴의 통행은 표면 상태·개구·진행 방향을 기준으로 검토합니다.

디자인 제품·규격 · 디자인콤보 제품·규격 · 물결안전 제품·규격

문양과 미끄럼방지 돌기의 차이

문양은 외관과 개구 형상을 만들고, 표면 돌기는 신발과 닿는 접촉면을 만듭니다. 미끄럼 저감용 돌기는 문양 상판 위로 돌출됩니다. 발빠짐 방지·미끄럼 저감·소음 저감은 각각 다른 기능입니다.

디자인콤보그레이팅의 돌기와 표면

하부 평철에 형성한 미끄럼방지 돌기

디자인콤보그레이팅은 하부 평철의 돌기가 상판 슬릿 위로 돌출된 제품입니다. 표면에 미끄럼방지재를 바르는 방식과 달리 돌기가 부재의 일부입니다. 디자인그레이팅처럼 문양과 분체도장 색상을 선택할 수 있습니다.

디자인콤보그레이팅 돌기·제품 사진 · 미끄럼방지 개발 자료

디자인콤보의 선정 항목은 돌기의 형상·배치·마모 상태와 개구 폭입니다. 젖은 출입구와 경사 구간은 표면 상태·통행 방향을 함께 반영합니다.

사진으로 보는 디자인콤보의 돌기와 문양

제품 전체와 확대사진에서 돌기의 위치와 표면 형상을 비교해 보세요.

디자인콤보그레이팅 제품 전체
01제품 전체꽃·곡선 문양과 직선 배수구를 배치한 디자인콤보그레이팅.
디자인콤보그레이팅의 표면 돌기와 꽃 문양 확대
02의 표면 돌기와 꽃 문양 확대배수구 사이의 돌기와 꽃 문양 확대.
디자인콤보그레이팅 문양과 돌기
03문양과 돌기비스듬한 각도에서 본 표면 돌기의 높이와 배열.

디자인그레이팅과 디자인콤보그레이팅은 같은 문양과 색상을 선택할 수 있습니다.

디자인그레이팅 규격은 색상·문양만 보고 정해도 되나요?

덮개 외형·받침·하부 지지구조를 먼저 정한 뒤 문양과 색상을 선택하십시오. 제품 사양은 상판 두께·개구·하부 단면·연결로 구분합니다. 차량 구간은 해당 규격의 하중·스팬 조건에 맞춰 선정합니다.

01설치 치수

배수로·집수정의 치수, 프레임 내경과 주변 바닥 높이를 측정하십시오.

02구조·개구

상판·하부 단면, 실제 틈새와 표면 돌기를 확인하십시오.

03색상·문양

주변 포장·건축물에 실제 도장 견본을 대어 색상을 선택하십시오.

사진 색상은 촬영 빛과 화면에 따라 다르게 보입니다. 색상별 사진으로 주변 공간과의 조화를 비교하고, 주문 색상은 도장 견본과 공급 사양으로 확정합니다. 설치 계획에는 덮개 청소·인양 공간과 낙엽·토사 유입 조건을 반영합니다.

배수로·집수정 덮개 실측 → · 공식 디자인 규격·품목 →

문양·로고 주문제작에 필요한 자료

  • 학교명·기관 로고 원본과 문양 시안
  • 연속 설치 시 글자 방향과 문양 반복 간격
  • 모서리·끝단 마감과 패널 분할 위치

설치 치수·수량·통행 조건과 원하는 색상을 보내주시면 제작 사양과 견적을 안내합니다.

디자인그레이팅 가격과 주문 문양 견적은 어떻게 비교하나요?

견적 조건은 문양 가공·표면 사양·하부 구조·수량입니다. 기본 품목과 별도 로고·곡선·특수 치수 제작을 구분하고, 덮개·받침·도장·운송·하차·시공 의 포함 범위를 맞춰 가격을 비교합니다.

기본 스틸·디자인콤보·물결안전그레이팅은 구조·표면 기능별로 가격을 비교합니다. 디자인콤보그레이팅은 표면 돌기 적용 여부를 포함합니다.

종류별 가격·포함 범위 비교 →

문양과 설치 장소로 고르기

학교명·기관 로고, 꽃·곡선·직선 문양을 배수로의 길이와 주변 바닥에 맞춰 배치합니다. 아래 사례에서 문양과 설치 구간을 함께 볼 수 있습니다.

산곡여자중학교 · 학교명과 직선 배수 구멍, 모서리 장식
산곡여자중학교 · 학교명과 직선 배수 구멍, 모서리 장식.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

산곡여자중학교 · 학교명과 직선 문양

학교명과 모서리 장식을 넣은 상판입니다. 연속 구간은 글자 방향과 문양 반복 위치를 함께 정합니다.

인천 남동구 스마트공원 · 잔디와 포장 경계를 따라 연결한 곡선 배수로
인천 남동구 스마트공원 · 잔디와 포장 경계를 따라 연결한 곡선 배수로.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

인천 남동구 스마트공원 · 곡선 배수로

포장 경계의 곡선을 따라 덮개를 나누어 연결했습니다. 곡선 구간은 패널 분할과 끝단 모양을 함께 정합니다.

서울 문현초등학교 · 학교명·꽃 문양과 상판 위로 돌출된 미끄럼방지 돌기
서울 문현초등학교 · 학교명·꽃 문양과 상판 위로 돌출된 미끄럼방지 돌기.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

서울 문현초등학교 · 문양과 돌기

학교명·꽃 문양 사이에 돌기가 올라와 있습니다. 디자인콤보그레이팅은 문양과 표면 돌기를 함께 선택하는 제품입니다.

소마미술관 · 문양과 로고 적용

소마미술관의 문양과 로고가 적용된 디자인그레이팅
소마미술관 설치사진. 공간의 문양·로고와 배수구를 함께 구성한 사례입니다. 사진 제공: 태흥그레이팅 · 사진을 누르면 원래 비율로 확대됩니다.

다른 현장 적용 요약

현장·제품사진에서 보이는 적용비슷한 현장에서 확인할 내용
소마미술관 · 디자인그레이팅KSPO·소마 로고와 사선 문양을 적용한 상판로고 원본, 읽는 방향, 문양의 개구 폭과 패널 분할
어린이집 출입구 · 디자인그레이팅옐로우 색상과 곡선·꽃 문양의 연속 배수로유모차·작은 바퀴의 통행 방향, 문턱·받침과의 단차
대전반석초등학교 · 디자인그레이팅뉴골드와 학교명 문양, 잔디블록·조경 경계낙엽·토사 유입, 청소·인양, 학교명 반복 위치

색상명은 제공 자료의 표기입니다. 주문 색상은 실제 도장 견본으로 정합니다. 공급 규격·품번은 해당 현장 도면과 납품자료에 따릅니다.

제품별 시공사진과 확인사항 보기 →

포장과 설치 상태별 사진

분체도장면 보호를 위해 상판에 보호필름을 부착하고, 운반할 때는 비닐과 밴드로 포장합니다. 각 현장의 포장 적치·교체 작업·보호필름 부착 상태·설치 전경을 나누어 보여 줍니다.

세종 금남초등학교 · 비닐과 밴드로 포장한 제품의 팔레트 적치 모습
세종 금남초등학교 · 비닐과 밴드로 포장한 제품의 팔레트 적치 모습.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

세종 금남초등학교 · 포장 제품 현장 적치

비닐과 밴드로 포장한 제품을 팔레트에 적재한 모습입니다.

인천 박문여자고등학교 · 상판 보호필름과 주변에 분리해 놓은 철제 부재
인천 박문여자고등학교 · 상판 보호필름과 주변에 분리해 놓은 철제 부재.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

인천 박문여자고등학교 · 교체·설치 작업

상판 보호필름과 주변에 분리해 놓은 철제 부재가 함께 보입니다.

금산 남이초등학교 · 블루(KW블루) · 상판 보호필름이 부착된 설치 모습
금산 남이초등학교 · 블루(KW블루) · 상판 보호필름이 부착된 설치 모습.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

금산 남이초등학교 · 보호필름 부착 설치 상태

설치된 상판 위에 보호필름이 남아 있습니다. 표면의 주름은 부착된 필름의 모습입니다.

산곡여자중학교 · 운동장과 통로 사이의 긴 설치 구간
산곡여자중학교 · 운동장과 통로 사이의 긴 설치 구간.사진 제공: 태흥그레이팅 · 사진을 누르면 크게 볼 수 있습니다.

산곡여자중학교 · 설치 전경

운동장과 통로 사이로 디자인그레이팅이 길게 이어집니다.

디자인그레이팅 구매 기록은 어디에서 확인하나요?

학교 배수로·조경공사·체육시설의 디자인그레이팅 구매 기록입니다. 아래 링크에서 태흥그레이팅 홈페이지에 공개된 사업별 기록을 볼 수 있습니다.

강현중

디자인그레이팅 배수로 덮개 구매

공개 구매 기록 보기 →

수도권매립지관리공사

야생화단지 장미원·야외무대 조경공사 디자인그레이팅 구매

공개 구매 기록 보기 →

인천시설공단

아시아드주경기장 U형측구 디자인형그레이팅 조달구매

공개 구매 기록 보기 →

사업별 공개 구매 기록입니다. 색상·문양·공급 규격은 해당 발주 사양에 따릅니다.

디자인그레이팅 제품·규격·시공사진 보기 →

통행 소음과 완충 고무

충돌 소음 저감용 완충 구조는 고무의 종류와 부착 범위로 구분합니다. 중하중·삼각안전형은 고무를 부분 부착하고, 무소음그레이팅은 고무로 평철 하단을 감쌉니다.

부분 부착형과 감싸는 고무의 차이 보기 →

근거자료

  1. 태흥 디자인그레이팅문양·색상·구조와 설치 사례
  2. 태흥 디자인콤보그레이팅문양과 표면 돌기, 제품 규격
  3. 태흥 물결안전그레이팅물결 격자와 유효 개구, 적용 사례
  4. 태흥그레이팅 캠페인2 13편디자인·디자인콤보에 관한 제조사 기술 설명
  5. 태흥그레이팅 캠페인2 14편물결·삼각 안전형에 관한 제조사 기술 설명
