중하중그레이팅의 구조와 재질은 어떤 특징이 있나요?

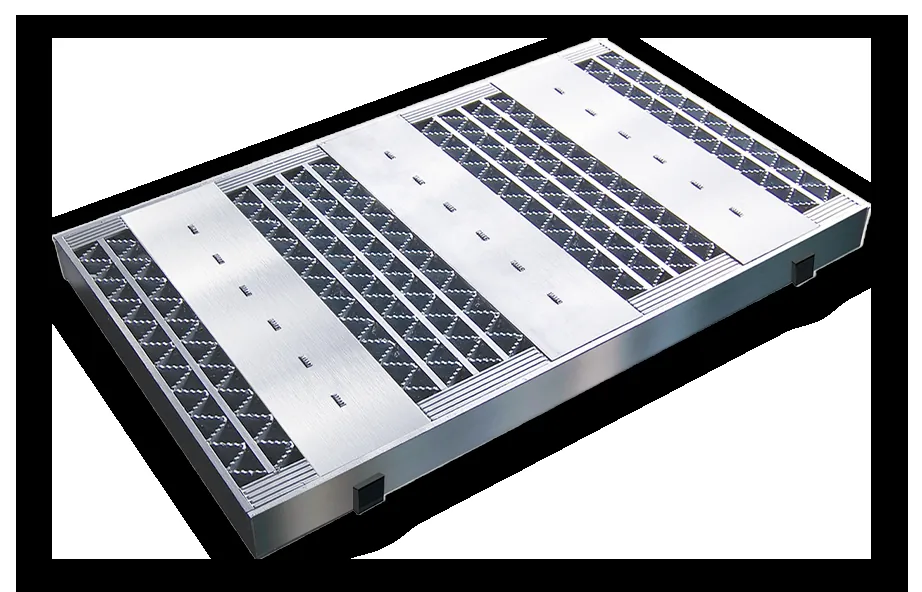

태흥 중하중그레이팅은 강재 주부재·보강 ㄷ형강·보조부재·트러스가 하중을 나누어 받는 구조입니다. 보강부재의 단면과 연결 방식에 따라 하중 전달 특성이 달라집니다. [1]

강종과 적용 규격은 제품 도면·승인 사양·재료 성적서에 기재합니다. 단위중량은 해당 규격과 부재 구성을 기준으로 산정합니다.
중하중 구조의 별도 검토가 필요한 이유

태흥 중하중그레이팅은 항만·공항·물류시설의 큰 차량과 장비 통행에 대응하는 제품입니다. 수직하중뿐 아니라 제동·회전, 지지 스팬과 연결부의 반복 작용을 반영해 구조를 검토합니다.
일반 스틸그레이팅도 차량하중과 지지 스팬에 맞는 규격을 선정해 사용합니다. 더 큰 하중이나 긴 스팬에는 보강구조를 검토합니다.
중하중그레이팅 보강구조의 역할
화물차·중장비가 통행하는 배수구간은 바퀴 접촉부에 큰 하중이 작용합니다. 진입·회전·제동 때의 충격과 수평 작용을 제품 단면과 현장 지지조건에 반영합니다. [1]
보강구조는 한 부재에 집중되는 하중을 여러 부재에 전달하고 휨과 벌어짐을 줄입니다. 효과는 보강부재의 형상·연결 상태·지지 스팬·차량하중을 반영해 계산합니다. [1][2]
주부재·ㄷ형강·트러스는 어떤 역할을 하나요?
주부재
그레이팅 위의 하중을 직접 받는 기본 부재입니다. 부재의 단면과 간격이 하중 지지 특성에 영향을 줍니다.
보강 ㄷ형강
주부재와 하중을 나누어 받는 보강부재입니다. 태흥은 ㄷ형강의 내부와 하단을 보강해 휨과 벌어짐을 줄이는 구조를 사용합니다.
보조부재·트러스
연결된 부재가 집중하중을 여러 부재로 전달·분산합니다. 부재 간 연결구조가 하중 전달에 중요한 역할을 합니다.
중간 보강과 하단보강은 어떻게 작동하나요?
내부 보강
상부의 넓은 면을 내부에서 지지하고 하중 전달에 참여하도록 구성합니다.
하단보강
열린 단면의 벌어짐과 변형을 제어하도록 보강합니다.

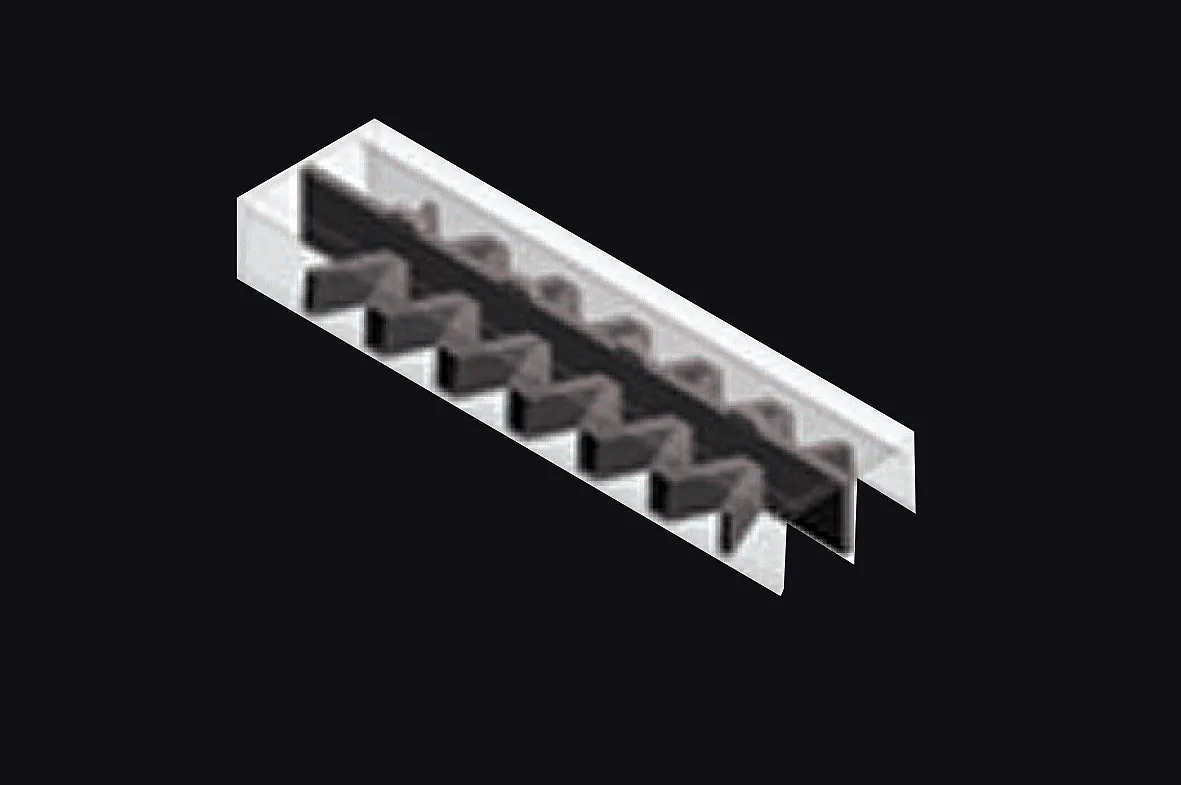

트러스 연결
서로 떨어진 부재 사이에서 힘이 전달되도록 연결합니다.
부재를 연결한 접합부가 힘을 전달해야 여러 부재가 함께 하중을 받습니다. 보강재와 트러스를 배치할 때 접합 위치·용접부와 전달되는 힘을 함께 계산합니다.
시뮬레이션은 응력·변위 항목, 단위·범례·하중·지지조건과 변형 확대배율을 표시합니다. 파손 여부는 해석 수치와 해당 판정 기준으로 판단합니다.
일반 스틸그레이팅과 무엇을 비교해야 하나요?
| 확인 항목 | 일반 스틸그레이팅 | 태흥 중하중그레이팅 |
|---|---|---|
| 구조의 중심 | 강재 주부재와 크로스바의 격자구조 | 주부재에 보강 ㄷ형강·보조부재·트러스 구조 결합 |
| 확인할 세부사항 | 주부재 단면·간격·형상과 연결 상태 | 주부재뿐 아니라 ㄷ형강 내부·하단과 보강부재 연결 |
| 현장 적용 판단 | 하중과 스팬에 맞는 규격인지 검토 | 집중·반복하중과 실제 지지조건에 맞는지 검토 |
중하중그레이팅의 부분 부착 고무는 소음을 어떻게 줄이나요?
고무가 적용된 태흥 중하중그레이팅은 마감평철의 정해진 위치에 부분 부착한 고무로 받침과의 접촉 소음을 줄입니다. 고무 장착부는 특허등록된 특수 형상으로 제작하여 마감평철에 고무가 잘려 파손되지 않도록 보호합니다.

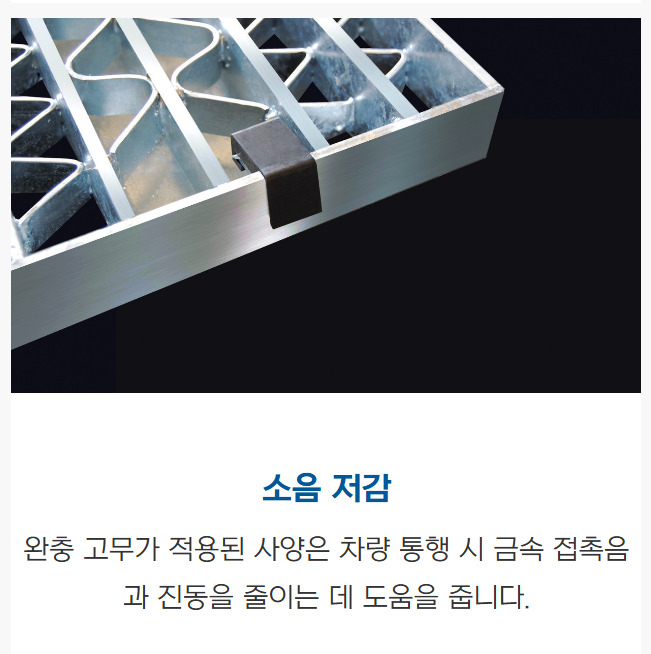

끝단 고무의 위치와 부착 형상
부분 부착 고무의 위치와 상세 형상을 함께 볼 수 있습니다.

부분 부착 고무는 받침과의 금속 접촉을 완충해 소음을 줄입니다. 전용 무소음그레이팅은 평철 하단 접촉부를 길이 방향으로 감싸 소음 저감을 강화한 구조입니다.
개발 당시 연구와 현재 제품 선정은 다릅니다
개발 당시
구조해석과 변형 시뮬레이션으로 일반 구조와 보강구조를 비교해 보강 효과를 검토했습니다.
현재 현장 적용
차량하중·진행방향·제품 폭·스팬·지지조건을 반영한 하중구조계산으로 적용 규격을 정합니다.
개발 당시 비교영상은 구조 원리와 보강 효과를 연구한 자료입니다. 납품 규격은 실제 차량하중·스팬·지지조건을 반영한 구조계산으로 정합니다. [2]
제품 점검 순서
차량·설치조건 정리
차종·하중·주행 방향, 배수로·제품 치수와 실제 지지간격을 정리하세요.
보강구조와 도면 대조
제품 도면에서 주부재·보강 ㄷ형강·내부 및 하단 보강·보조부재의 구성과 연결을 살펴볼 수 있습니다.
계산 규격과 납품제품 대조
검토 규격이 조달규격·도면·납품제품과 일치하는지 대조하세요.
중하중그레이팅과 일반 스틸그레이팅의 차이는 무엇인가요?
일반 스틸그레이팅도 차량이 통행할 수 있나요?
차량하중과 스팬에 맞게 구조계산한 규격을 차량 통행 구간에 사용할 수 있습니다.
중하중 제품이면 무조건 일정 배수만큼 강한가요?
보강구조는 하중을 여러 부재로 분산합니다. 강도와 허용하중은 같은 하중·지지조건에서 제품별 도면·계산·시험 결과를 비교합니다.
무게가 무거우면 정품이고 성능이 좋나요?
한 장 중량은 동일 규격·동일 구성의 납품검수에 사용합니다. 크기·높이·단면이 다른 제품은 해당 부재 구성과 승인 사양을 기준으로 대조합니다.

태흥그레이팅의 제품 확인 항목 다섯 가지
상부 부재
태흥 제품 설계에 지정된 압연 ㄷ형강과 실제 단면이 같은지 대조하세요.
재료와 마감
강종·규격·성적서와 외곽 평철의 사양을 대조하세요.
내부와 하단 보강
보강 위치·형상·연결 상태가 도면과 같은지 확인하세요.
부재 사이 연결
트러스 등 하중분산 구조가 도면대로 구성되었는지 확인하세요.
성능 확인자료
해당 제품과 현장조건이 적용된 계산서·시험 또는 해석자료를 요청하세요.
캠페인 11편의 제품 대조 항목입니다. 동일 규격의 중량과 실제 부재 구성·단면을 승인 사양에 대조합니다.
중하중그레이팅 규격·도면은 무엇부터 확인하나요?
‘중하중그레이팅 300·400’의 숫자는 폭을 나타냅니다. 제품 주문에는 제품 외형과 높이, 보강구조, 실제 지지 스팬과 차량하중을 함께 지정합니다. 배수로 폭과 덮개 외형은 각각 실측합니다.
태흥그레이팅의 정품 구성과 규격별 선정 조건을 적용합니다. 중차량 통행 규격은 차량하중·스팬·지지조건을 반영한 구조계산으로 정합니다.
