정품 중하중그레이팅 구조·선택 기준과 시공사진

태흥 중하중콤보그레이팅(정품 중하중그레이팅)은 압연 ㄷ형강에 내부·하단 보강과 삼각형 트러스를 결합한 제품입니다. 연결된 부재가 하중을 나누어 받습니다. 적용 규격은 제품 단면, 받침 간격과 차량 조건을 반영한 구조계산으로 정합니다.

제품가이드 질문 목록으로
태흥 중하중그레이팅 제품과 현장 사진
정품 중하중 구조 — 압연 ㄷ형강·보강·트러스
01

정품 중하중 구조

압연 ㄷ형강·보강·트러스

하부 보강과 연결 — 제품 하부에서 보는 부재 구성
02

하부 보강과 연결

제품 하부에서 보는 부재 구성

현장별 설치 모습 — 항만·차고지·도로의 적용 사진
03

현장별 설치 모습

항만·차고지·도로의 적용 사진

태흥그레이팅 정품 중하중그레이팅 선택 기준: 정규격 압연 ㄷ형강, ㄷ형강 중·하단 보강, 트러스 구조, 하중 분산 구조, 구조계산서 기본 제공, 도면별 기준 중량 준수
정품 중하중그레이팅 선택 기준 · 사진을 누르면 크게 볼 수 있습니다.

태흥그레이팅의 제조 기준

소재부터 한 장의 중량까지,
정해진 기준대로.

압연 ㄷ형강·보강재·트러스를 도면대로 구성하고, 도면별 한 장의 중량을 관리합니다.

  • 정규격 압연 ㄷ형강
  • ㄷ형강 중·하단 보강
  • 트러스 구조
  • 하중 분산 구조
  • 구조계산서 기본 제공
  • 도면별 기준 중량 준수
구조와 사양 자세히 보기
목차

정품 중하중그레이팅의 필수 조건 5가지

태흥 중하중콤보그레이팅은 압연 ㄷ형강·내부 및 하단 보강·트러스를 결합하고 규격별 구조계산을 거친 제품입니다. 태흥 중하중콤보그레이팅의 정품 기준은 다음 다섯 가지입니다.

  1. 정규격 압연 ㄷ형강과 마감평철

    주 구조재에 지정 규격의 압연 ㄷ형강을 사용하고, 외곽은 규격 평철로 마감합니다.

  2. ㄷ형강 내부·하단 보강

    ㄷ형강 안쪽과 아래쪽을 보강해 벌어짐과 비틀림에 저항하도록 구성합니다.

  3. 삼각형 트러스로 연결

    주부재와 트러스를 연결한 입체 구조로, 하중을 여러 부재에 전달합니다.

  4. 바퀴 접촉을 고려한 배치

    차량 바퀴 폭과 하중이 걸리는 위치에 맞춰 ㄷ형강과 주부재를 배치합니다.

  5. 규격별 구조계산으로 성능 확인

    구조기술사의 계산서에는 해당 제품의 부재·규격·하중·스팬과 판정 결과를 기재합니다.

태흥 중하중콤보그레이팅의 기준 구성은 압연 ㄷ형강, 내부·하단 보강, 트러스와 부재 간 연결입니다. 구조계산은 이 구성을 반영하며, 트러스·하단 보강이 다른 제품은 해당 구조로 계산합니다.

아래 사진과 비교표에서 다섯 조건의 차이를 구별할 수 있습니다.

사진으로 보는 5가지 유형의 차이

이 자료의 태흥 중하중콤보그레이팅과 정품 중하중그레이팅은 같은 제품을 가리킵니다. 먼저 01번 정품 중하중그레이팅을 보고, 그 아래에 구분한 02~05번 시중 유통 비교 제품과 구조를 대조하세요. 치수는 도면과 실측값으로, 허용하중은 해당 규격의 구조계산으로 구분합니다. 하부·단면 사진에서는 보강과 연결 상태를 살펴볼 수 있습니다.

01

태흥 중하중콤보그레이팅 — 보강·트러스 결합형 (정품 중하중그레이팅)

정품 중하중그레이팅: 태흥 중하중콤보그레이팅 보강·트러스 결합형
정품 중하중그레이팅의 전체 형상. 주부재 사이의 삼각형 트러스와 외곽 마감이 보입니다. 자료 제공: 태흥그레이팅 · 이미지를 누르면 원본 비율로 볼 수 있습니다.
구조의 차이
압연 ㄷ형강, 내부·하단 보강, 삼각형 트러스가 연결되는 태흥그레이팅의 기준 구성입니다.
구매 전에 확인
상면·하부·절단 상세와 실제 공급 규격의 계산서에서 부재 구성과 연결 방식을 대조합니다.

02~05 · 시중 유통 비교 제품

정품 중하중그레이팅(태흥 중하중콤보그레이팅) 외,
‘중하중그레이팅’ 명칭으로 시중에 유통되는 제품들

아래 02~05번은 정품 중하중그레이팅과 구조가 다른 비교 제품입니다. 같은 ‘중하중그레이팅’ 명칭으로 판매되더라도 01번은 태흥 중하중콤보그레이팅의 정품 구조입니다. 아래는 부재 구성과 제작 방식이 다른 비교 제품입니다.

이 자료의 ‘정품’은 태흥 중하중콤보그레이팅의 제조·구조 기준을 뜻합니다. 제품별 적용 조건은 해당 사양과 구조계산에 따릅니다.

02

ㄷ형강 배치형 — 보급형 비교 시료

시중 유통 비교 제품 · 정품 중하중그레이팅과 다른 구조

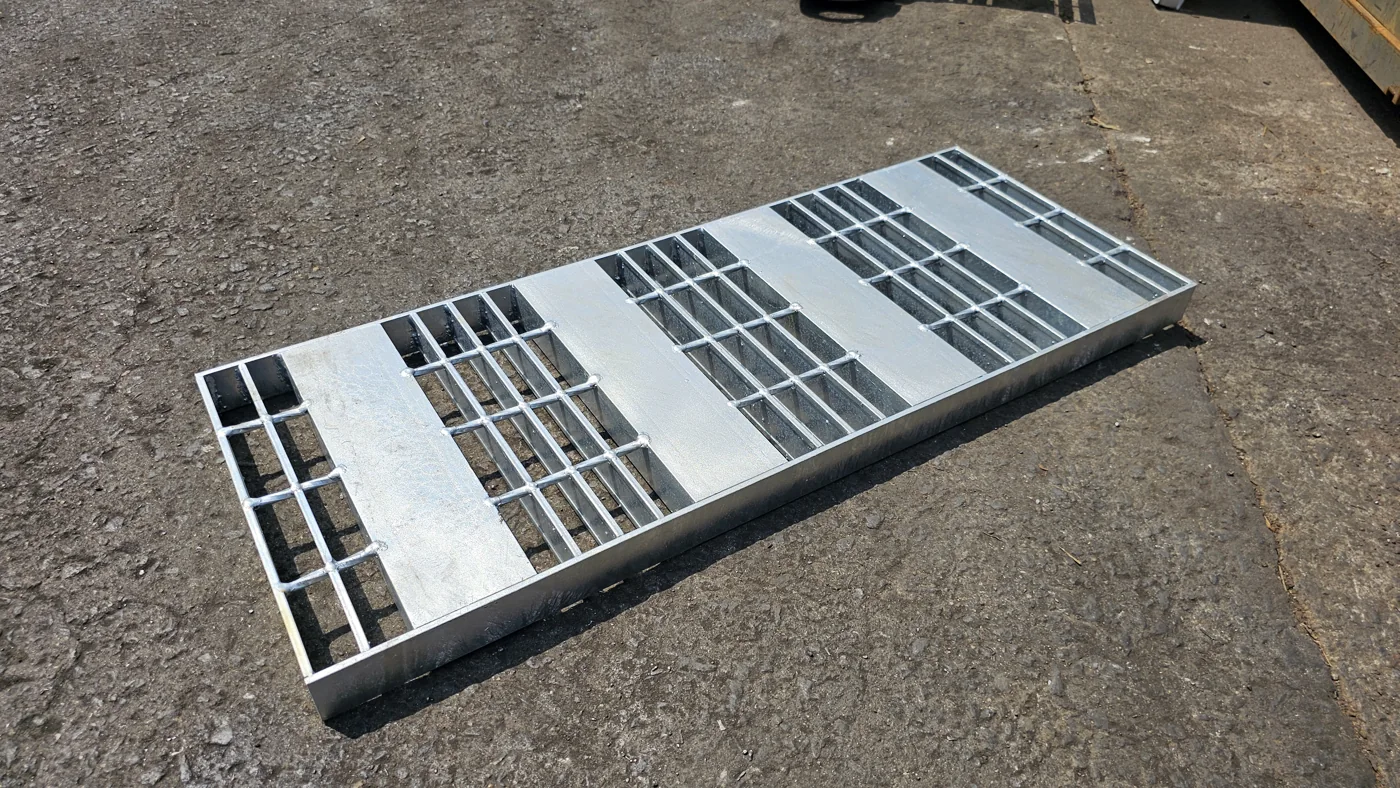

ㄷ형강 배치형 — 보급형 비교 시료
11편에서 비교한 보급형 시료의 상면. 주부재 사이에 배치한 ㄷ형강이 보입니다. 자료 제공: 태흥그레이팅 · 이미지를 누르면 원본 비율로 볼 수 있습니다.
구조의 차이
압연 ㄷ형강을 사용하지만, 비교 시료에는 태흥 중하중콤보그레이팅과 같은 트러스·하단 보강이 없습니다.
구매 전에 확인
하부 사진에서 트러스·내부 보강·하단 보강의 구성을 대조합니다. 허용하중은 해당 부재와 연결을 반영해 계산합니다.
03

철판 절곡형 — ㄷ자 모양과 압연 형강 구분

시중 유통 비교 제품 · 정품 중하중그레이팅과 다른 구조

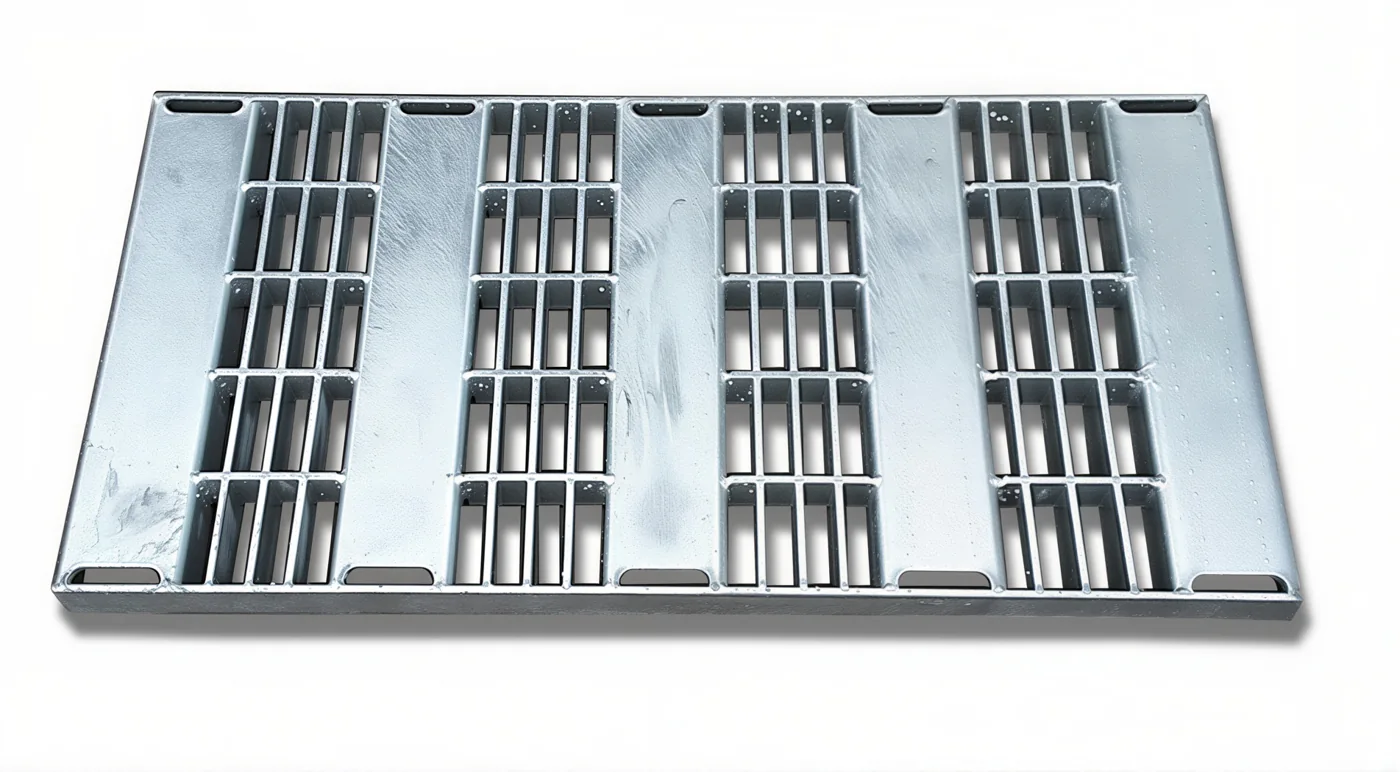

철판 절곡형 — ㄷ자 모양과 압연 형강 구분
11편의 철판 절곡형 자료. 철판을 접어 만든 ㄷ자 형상을 보여 줍니다. 자료 제공: 태흥그레이팅 · 이미지를 누르면 원본 비율로 볼 수 있습니다.
구조의 차이
철판을 접어 ㄷ자 형상을 만든 방식입니다. 압연 ㄷ형강과 제조 방법·단면 상세가 다릅니다.
구매 전에 확인
절곡형의 주요 사양은 소재 두께, 절곡 반경, 단면성능과 연결 상세입니다. 압연 ㄷ형강 지정 제품은 납품 부재의 소재 규격과 단면을 발주 사양에 맞춥니다.
04

레이저 철판형 — 상판과 하부 보강 조합

시중 유통 비교 제품 · 정품 중하중그레이팅과 다른 구조

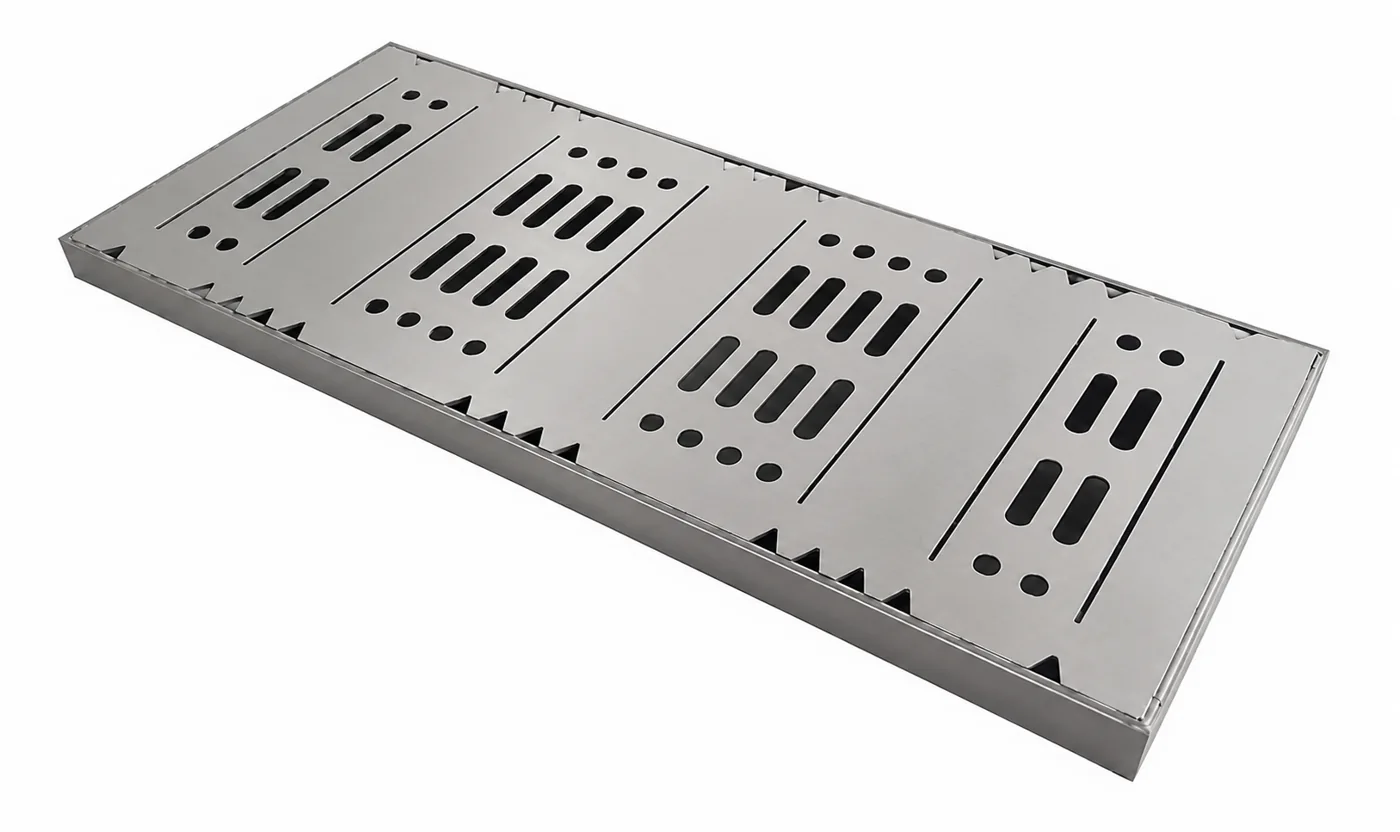

레이저 철판형 — 상판과 하부 보강 조합
11편의 철판 상판형 비교 제품. 배수구를 가공한 상판과 하부 부재가 보입니다. 자료 제공: 태흥그레이팅 · 이미지를 누르면 원본 비율로 볼 수 있습니다.
구조의 차이
철판에 개구를 가공하고 하부 지지부재를 결합하는 구조입니다. ㄷ형강·트러스 결합형과 하중 전달 방식이 다릅니다.
구매 전에 확인
철판 상판형은 상판 두께·개구율·하부 보강·용접 상세를 반영해 구조계산합니다.
05

단면·보강 차이가 있는 비교 시료

시중 유통 비교 제품 · 정품 중하중그레이팅과 다른 구조

단면·보강 차이가 있는 비교 시료

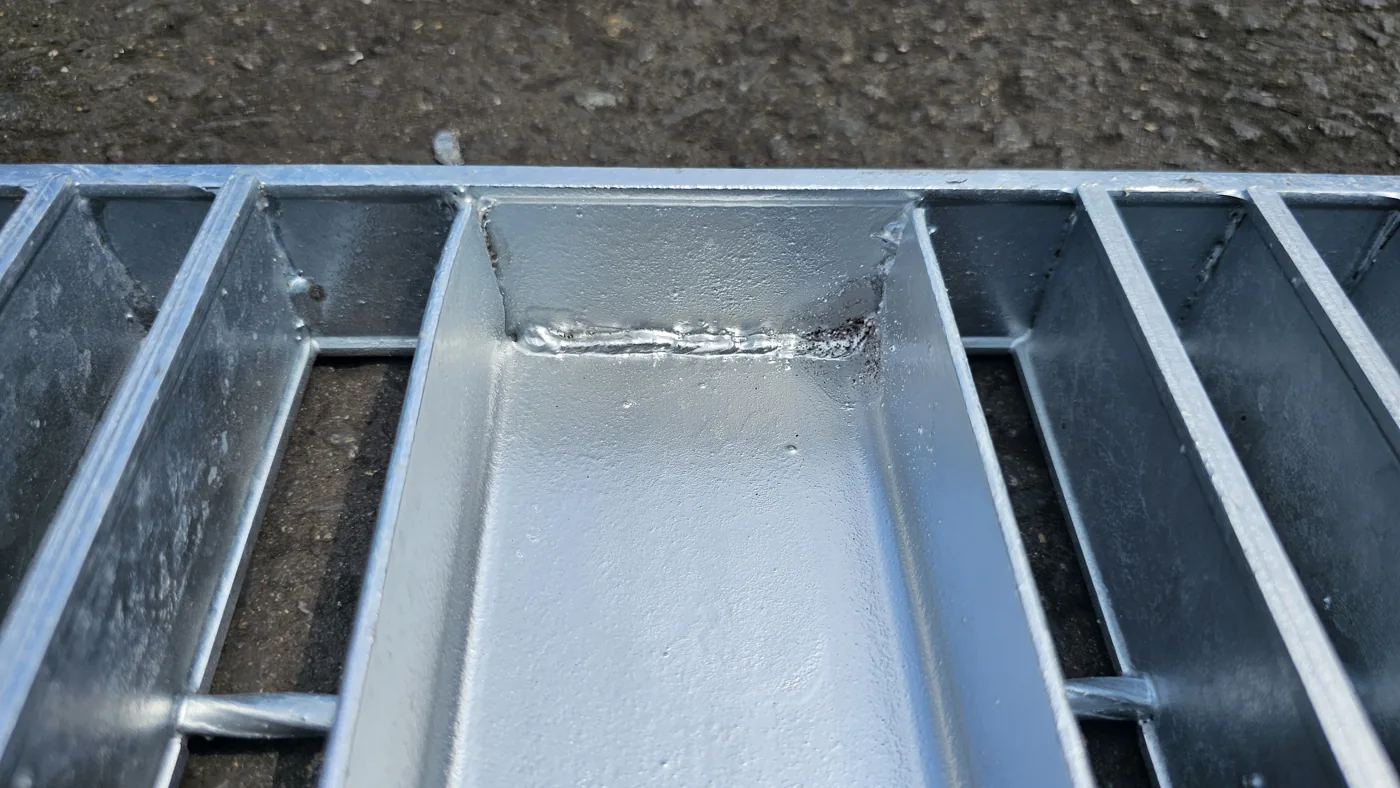

11편의 수입 비교 시료 하부. 내부 보강과 외곽 마감, 소재 단면을 대조하기 위한 사진입니다. 자료 제공: 태흥그레이팅 · 이미지를 누르면 원본 비율로 볼 수 있습니다.
구조의 차이
11편에서는 소재 단면, 내부 보강과 외곽 마감재가 기준 제품과 다른 수입 시료를 비교했습니다. 사진과 중량은 이 비교 시료의 자료입니다.
구매 전에 확인
제품의 치수·부재 구성·제조사 증빙을 발주 사양과 대조합니다. 외곽 마감재의 종류, 부재 단면과 개수는 실측으로 구분합니다.

제품 하부에서 확인할 4곳

태흥 중하중그레이팅 내부 보강과 삼각형 연결 구조 설명도
태흥 구조 설명자료. 내부 부재와 삼각형 연결 구조입니다. 자료 제공: 태흥그레이팅 · 이미지를 누르면 원본 비율로 볼 수 있습니다.

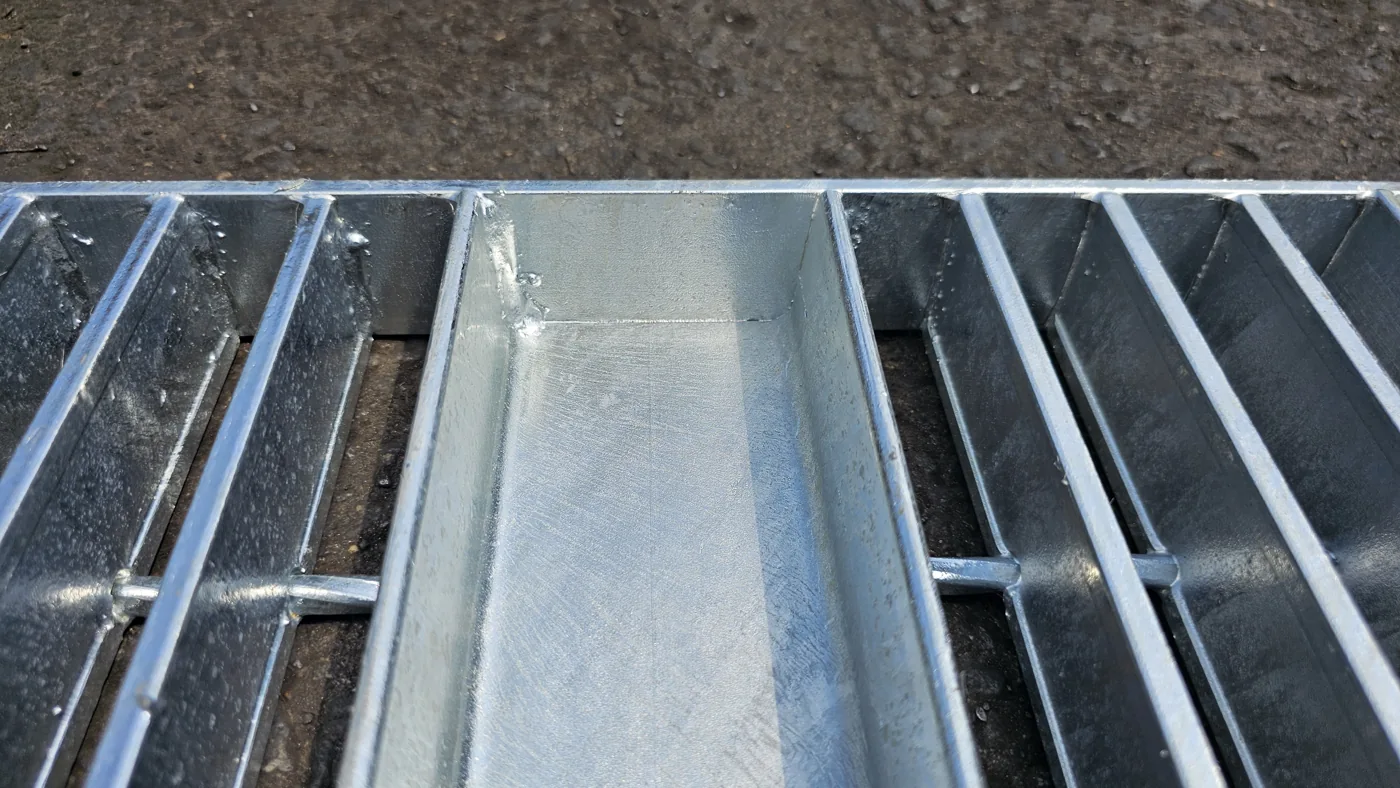

보급형 비교 시료의 ㄷ형강 내부와 하부
비교 시료의 하부 사진. ㄷ형강 안쪽과 아래쪽의 보강·연결 상태를 보여 줍니다. 자료 제공: 태흥그레이팅 · 이미지를 누르면 원본 비율로 볼 수 있습니다.
위치역할을 이해하는 방법요청할 자료
ㄷ형강 내부안쪽 부재가 어떻게 배치되고 연결되는지 본다단면·절단 상세도와 근접 사진
ㄷ형강 하단벌어짐·비틀림을 억제하도록 보강했는지 본다하단 보강의 형상·두께·용접 상세
주부재 사이트러스와 접합부가 부재를 서로 연결하는지 본다트러스 배치와 연결 상세
외곽 마감끝단을 어떤 단면과 접합으로 묶는지 본다마감평철 규격과 끝단 연결 상세

보강 효과는 부재 단면과 연결 방식에 따라 달라집니다. 계산모델에는 제작도면의 부재와 접합을 반영합니다. 바퀴가 한쪽에 걸리는 위치와 제동·회전 조건도 현장에 맞춰 검토합니다.

하부에서 보는 보강과 끝단

뒤집은 실제 제품에서 하부 부재의 배열과 끝단 구성을 볼 수 있습니다.

중하중콤보그레이팅 하부와 끝단
01하부와 끝단뒤집은 제품의 하부 보강과 끝단 구성.
중하중콤보그레이팅 보강 배열
02보강 배열주부재 사이에 반복 배치된 보강 부재.
중하중콤보그레이팅 접합 상세
03접합 상세하부 보강 부재와 주부재의 접합부 확대.

압연 ㄷ형강과 절곡 철판은 왜 구분하나요?

압연 ㄷ형강과 절곡 부재는 두께 분포·모서리 형상·제작 방식이 다릅니다. 소재 규격, 단면도와 실제 부재를 대조해 구별합니다.

압연 ㄷ형강을 다른 단면으로 바꿀 때는 대체 부재의 단면성능·재질·연결을 반영해 구조계산합니다. 절곡 부재의 적용 여부도 해당 구조와 사용 조건으로 정합니다.

울트라중하중의 상부·하부 구조와 걸침 조건 →

약 40kg·30kg·19kg, 중량 비교는 어떻게 읽나요?

11편은 높이×폭×길이가 50×400×1000 mm인 비교 사례입니다. 내부 부재와 소재 단면의 차이가 한 장 중량에 반영됩니다.

비교 대상한 장 중량의 사례자료의 범위
태흥 중하중콤보 기준 구성약 40 kg11편에서 제시한 제조사 설명값
보급형 비교 시료약 30 kg제공된 저울 사진 표시는 30.30 kg
수입 비교 시료약 19 kg제공된 저울 사진 표시는 19.02 kg

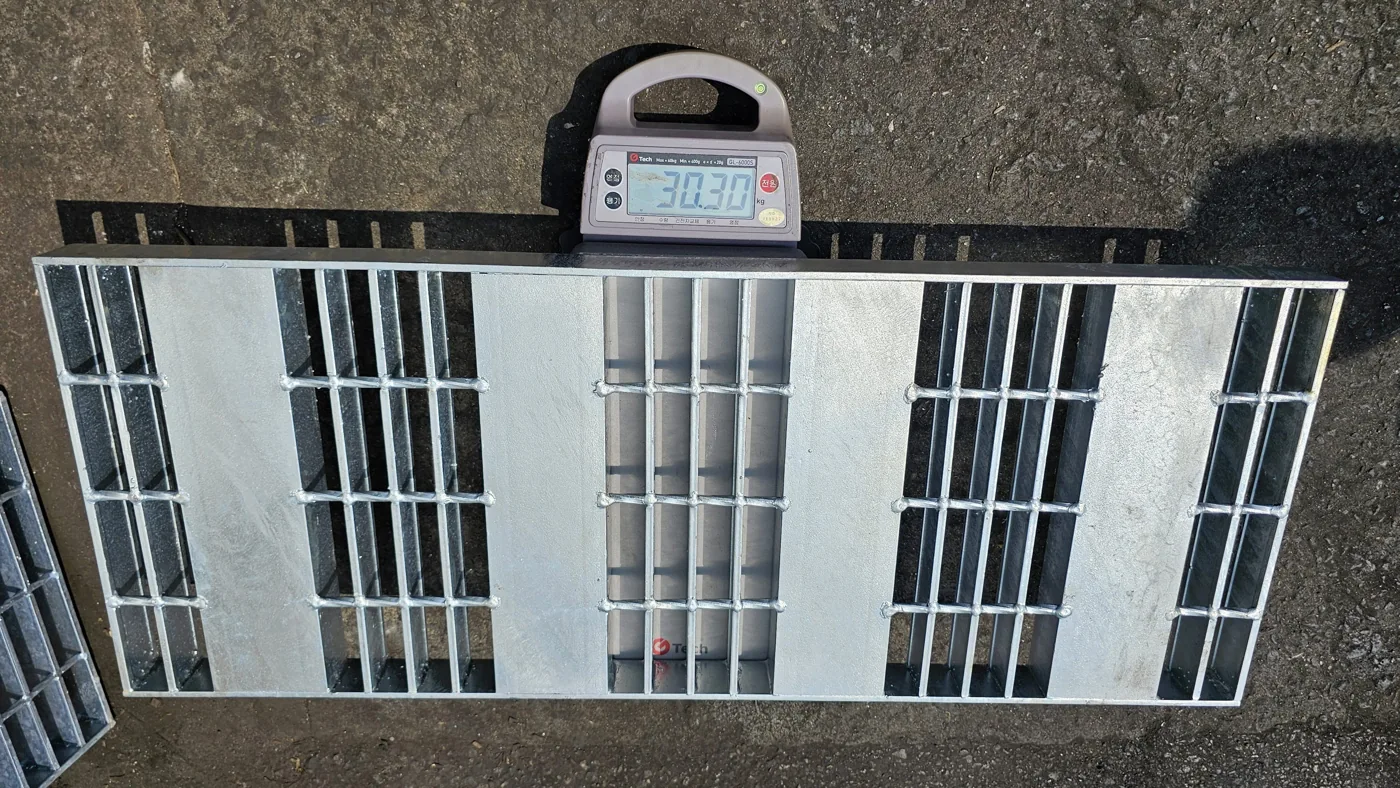

보급형 비교 시료와 30.30 kg으로 표시된 저울
보급형 시료의 중량 비교 사진. 표시값 30.30 kg. 자료 제공: 태흥그레이팅 · 이미지를 누르면 원본 비율로 볼 수 있습니다.

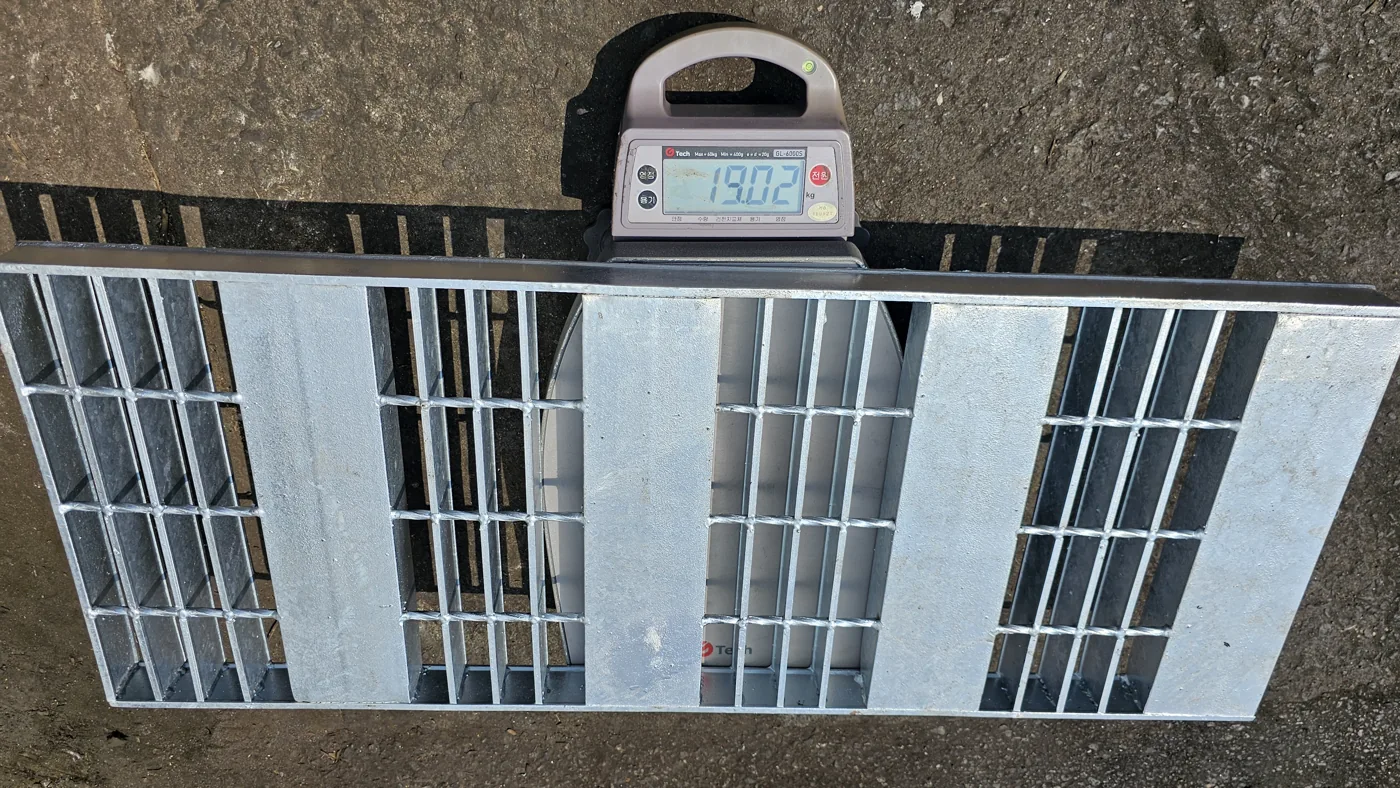

수입 비교 시료와 19.02 kg으로 표시된 저울
수입 시료의 중량 비교 사진. 표시값 19.02 kg. 자료 제공: 태흥그레이팅 · 이미지를 누르면 원본 비율로 볼 수 있습니다.

표의 중량은 비교 시료의 측정값입니다. 납품 중량은 도금·부속품·프레임 포함 범위를 맞춰 승인 사양과 대조합니다. 중량 차이는 부재 단면과 보강 구성에서 원인을 찾습니다.

구조계산서·하중시험·시뮬레이션의 적용 기준

계산서·시험자료의 적용 대상은 제품 규격, 보강 구성과 지지조건으로 특정합니다. 납품 제품과 현장 스팬에 맞는 자료를 사용합니다.

자료반드시 대조할 내용
구조계산서작성·검토 주체, 규격·부재·도면, 재질, 하중 크기·접촉면·위치, 충격·제동 등 고려 범위, 스팬·지지조건, 응력·처짐과 판정 기준
하중시험 성적서시료 규격, 시험 방법, 가압판과 지지 간격, 하중 단계, 처짐·잔류변형, 시험의 합격 기준
구조해석 그림응력·변위 중 표시한 항목, 단위와 범례, 하중·지지조건, 최대값, 변형 확대 배율

“처짐 5 mm에서 측정한 하중”은 해당 시험조건의 측정값입니다. 차량 허용하중은 반복 통행과 지지조건을 반영해 계산합니다. 처짐 5 mm의 판정에는 시험 규정·잔류변형·사용성 기준을 적용합니다.

시뮬레이션의 색상은 범례에 따른 응력·변위 값의 차이를 표시합니다. 같은 항목·단위·범례·하중·지지조건으로 수치를 비교하고 해당 판정 기준을 적용합니다.

하중·스팬·구조계산 적용 기준 →

구조계산·연구자료와 설명 영상 태흥그레이팅의 공개 계산·연구자료와 구조 설명 영상입니다. 자료별 대상 규격·부재·하중·지지조건을 표시합니다.

구매·납품 점검 5단계

01압연 ㄷ형강과 단면 확인

지정 소재·치수·단면을 실제 제품과 도면에서 대조하세요.

02마감·소재·부재 개수 확인

외곽 평철, 주부재 두께·개수·피치가 승인 사양과 같은지 확인하세요.

03내부·하단 보강 확인

상면 사진뿐 아니라 뒤집은 사진과 상세도도 요청하세요.

04트러스와 연결 확인

부재 간 연결·접합 상세와 누락·이탈 여부를 점검하세요.

05해당 규격의 검증자료 확인

제품·차량조건·스팬이 계산서와 시험자료의 적용 범위에 포함되는지 확인하세요.

태흥그레이팅은 제품 구조와 필요한 지지조건을 안내합니다. 받침 프레임·앵커·콘크리트 자체의 구조검토는 현장 설계 담당자가 수행합니다.

중하중그레이팅 현장별 설치 모습

서산 SK 현장 — 도로를 가로지르는 중하중그레이팅.
서산 SK 현장 — 도로를 가로지르는 중하중그레이팅.
송파공영차고지 — 통행로를 따라 설치한 중하중그레이팅.
송파공영차고지 — 통행로를 따라 설치한 중하중그레이팅.

목포 대불철재항, 서산 SK 현장, 송파공영차고지, 정선군 고한소1-11호선의 중하중그레이팅 시공사진입니다. 항만·시설 통행로·차고지·도로의 패널 배치와 주변 포장 연결을 보여 줍니다.

중하중그레이팅 시공사진 4개 현장 보기 →

목포 대불철재항 배수로에 연속 배치된 태흥 중하중그레이팅 시공 모습
목포 대불철재항 배수로에 설치한 태흥 중하중그레이팅입니다.

정품 중하중그레이팅 선택에서 자주 묻는 질문

이 기준은 어떤 제품에 적용하나요?

태흥 중하중콤보그레이팅의 압연 ㄷ형강·내부 및 하단 보강·트러스·부재 간 연결을 대조하는 기준입니다. 각 제품의 허용하중은 이 구조와 실제 차량하중·스팬·받침 조건을 적용해 계산합니다.

ㄷ형강만 있으면 같은 중하중그레이팅인가요?

태흥 중하중콤보그레이팅의 구성은 압연 ㄷ형강, 내부·하단 보강, 트러스와 부재 간 연결입니다. 규격별 구조계산은 이 구성을 기준으로 합니다.

무겁고 비싼 제품이면 정품인가요?

같은 외형도 내부 구조와 소재에 따라 중량과 가격이 달라집니다. 부재 구성과 단면을 승인 사양에 대조하고, 현장조건에 맞는 구조계산 자료로 적용 여부를 정합니다.

다른 구조의 제품은 사용하면 안 되나요?

다른 구조의 제품도 그 구조에 맞는 계산자료로 적용 여부를 검토합니다. 실제 단면·접합·지지조건과 같은 차량하중·스팬을 적용한 결과를 비교합니다.

태흥 제품인지 어떻게 확인하나요?

납품 제품의 제조사·품번·도면과 거래명세를 대조합니다. 제품 상담에는 전체·하부·단면 사진과 현장조건이 필요합니다.
