정품 선택 기준

정품 스틸그레이팅 선택·검수 기준

정품 스틸그레이팅은 지정된 소재·개수·간격·마감으로 제작합니다. 대표 아이바 사양은 1m 배열 기준 5×3 소재 34개, 7×4 소재 29개입니다. 마감평철과 크로스바 100mm 간격을 적용하며, 아이바의 단면 치수도 규격에 맞춥니다.

제품가이드 질문 목록으로
태흥그레이팅 정품 스틸그레이팅 제품 단독사진
정품의 기본 사양 — 주부재·개수·간격·마감
01

정품의 기본 사양

주부재·개수·간격·마감

아이바·평철·크로스바 — 부재별 위치와 역할
02

아이바·평철·크로스바

부재별 위치와 역할

실제 시공 모습 — 도로와 보도 사이의 연속 배수로
03

실제 시공 모습

도로와 보도 사이의 연속 배수로

태흥그레이팅 정품 스틸그레이팅 선택 기준: 정규격 아이바, 정규격 아이바 피치(간격), 양끝은 반드시 평철로 마감
정품 스틸그레이팅 선택 기준 · 사진을 누르면 크게 볼 수 있습니다.

표준규격에 따른 태흥의 제조 기준

아이바와 간격은 정규격,
마감은 반드시 평철.

정규격 아이바를 정해진 피치(간격)로 배치하고, 주부재 양끝은 반드시 평철로 마감합니다.

  • 정규격 아이바
  • 정규격 아이바 피치(간격)
  • 양끝은 반드시 평철로 마감
구조와 사양 자세히 보기

태흥그레이팅의 정규격 생산

정품 스틸그레이팅은
누구나 만들 수 있습니다.

그러나 정규격대로 만들어 판매하는 회사는
많지 않습니다.

정해진 자재와 제조 기준을 지키면 원가가 높아져 가격 경쟁력을 확보하기 어렵기 때문입니다.

태흥그레이팅은 자동용접을 통한 생산성 극대화로 이를 극복했습니다.

규격에 미달하는 제품은 안전을 위협할 수 있습니다.태흥그레이팅이 정품 스틸그레이팅 사용 캠페인을 펼치는 이유입니다.

정규격 아이바와 아이바 개수, 정규격 아이바 피치(간격), 양끝 평철 마감. 태흥그레이팅이 지키는 제조 기준입니다.

자동용접 공정 사진 보기
태흥그레이팅의 스틸그레이팅 자동용접 공정
자동용접 공정격자 부재를 자동으로 접합하는 태흥그레이팅의 생산 현장
목차

정품 스틸그레이팅의 기본 사양

5×3 아이바는 34개, 7×4 아이바는 29개. 태흥그레이팅의 대표 규격에서 아이바가 반복 배치되는 1m 방향을 기준으로 셉니다.

아이바 소재1m 배열 개수마감평철
5×3 아이바34개4.5T 평철
7×4 아이바29개6T 평철
  1. 크로스바는 100mm 간격

    크로스바 중심에서 다음 크로스바 중심까지 100mm로 배치하고, 아이바와 견고하게 결합합니다.

  2. 양끝은 규격 마감평철 사용

    5×3 아이바에는 4.5T, 7×4 아이바에는 6T 마감평철을 사용해 주부재 끝을 연결합니다.

  3. 아이바 단면도 정규격

    아이바의 높이와 플랜지·웹 치수를 지정된 소재 규격에 맞춥니다.

위 표는 태흥그레이팅이 공급하는 대표 아이바 사양입니다. 5×3·7×4는 플랜지 폭×웹 두께(mm)를 줄인 표기이며, 높이는 제품 규격에 표시합니다. 다른 길이·특수 주문품은 소재 단면·개수·피치·마감을 제작도면에 함께 표시합니다.

아이바·평철·크로스바의 구분

태흥그레이팅 정품 스틸그레이팅 제품 단독사진
정품 스틸그레이팅주부재는 하중을 받고, 크로스바는 주부재를 가로로 연결하며, 마감 부재는 외곽을 연결합니다. 자료 제공: 태흥그레이팅 · 이미지를 누르면 원본 비율로 볼 수 있습니다.

아이바·평철·크로스바 구조도

스틸그레이팅 구조도. 아이바는 길이 방향 주부재, 평철은 뒤쪽 끝단 마감판, 크로스바는 아이바 상부를 가로지르는 연결봉입니다.
아이바는 하중을 받고, 평철은 끝단을 마감하며, 크로스바는 아이바를 가로로 연결합니다.이미지를 누르면 확대됩니다.

아이바와 평철의 단면

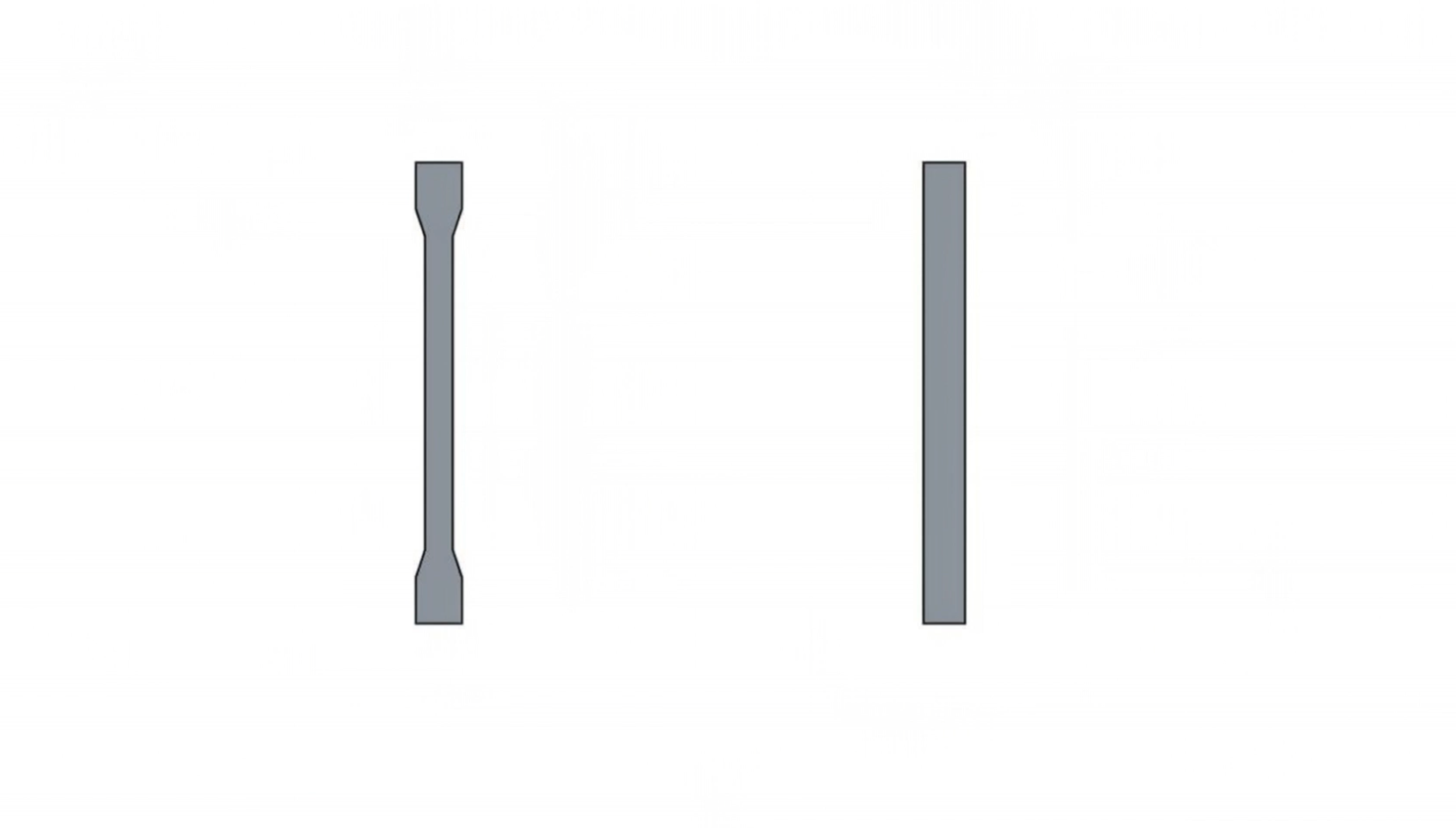

아이바(I-BAR)와 평철(F-BAR)의 단면 비교. 왼쪽 아이바, 오른쪽 평철.
왼쪽은 아이바(I-BAR), 오른쪽은 평철(F-BAR)입니다. 아이바는 상하부가 두껍고 중앙부가 좁습니다. 넓은 날개가 돌출된 일반 구조용 아이형강과는 단면이 다릅니다. 단면 자료 제공: 태흥그레이팅 · 이미지를 누르면 원본 비율로 볼 수 있습니다.
부재하는 일검수할 부분
주부재 — I-BAR 또는 F-BAR지지 방향으로 배치되어 하중을 받는 부재높이·단면·두께·개수·피치와 지지 방향
크로스바주부재를 서로 연결하고 배치와 일체성을 유지하는 부재굵기·간격·접합 상태, 누락이나 이탈
마감평철주부재 끝을 연결하는 외곽 부재도면상의 높이·두께, 끝단 접촉과 용접 상태

평철 주부재는 하중을 받고, 마감평철은 주부재 끝을 연결합니다. 주부재와 마감 부재는 도면에 지정된 소재로 제작합니다.

사진으로 보는 스틸그레이팅 자동용접

자동용접 설비로 격자 부재를 접합합니다. 고정 용접헤드와 실제 용접 장면을 함께 볼 수 있습니다.

스틸그레이팅 자동용접 설비의 격자 접합 장면
01자동용접으로 격자 부재 접합자동용접 설비가 격자 부재의 접합부를 용접하는 모습.
자동용접 아크와 불꽃 — 격자 부재를 자동용접하는 동안 발생하는 아크와 불꽃.
02자동용접 아크와 불꽃격자 부재를 자동용접하는 동안 발생하는 아크와 불꽃.
용접헤드와 격자 패널 — 용접헤드 아래 격자 패널과 접합부 확대.
03용접헤드와 격자 패널용접헤드 아래 격자 패널과 접합부 확대.

아이바의 높이·플랜지·웹 치수

아이바 규격은 높이와 상하부·중앙부 두께로 구분합니다

왼쪽 정품: 플랜지·웹 두께 정상. 오른쪽 불량품: 플랜지·웹 두께가 얇음. 화살표는 상·하부 플랜지와 중앙 웹을 표시합니다.

정품(플랜지와 웹 두께 정상)

왼쪽 정품: 플랜지·웹 두께 정상. 오른쪽 불량품: 플랜지·웹 두께가 얇음. 화살표는 상·하부 플랜지와 중앙 웹을 표시합니다.

불량품(플랜지와 웹 두께가 얇음)

플랜지는 아이바의 상·하부, 웹은 중앙 수직부입니다.단면 원자료: 태흥그레이팅 · 이미지를 누르면 확대됩니다.

아이바는 위아래의 두꺼운 플랜지와 가운데 웹으로 구성됩니다. 단면 치수는 윗면 폭, 플랜지 두께, 웹 두께를 각각 측정합니다.

표시·측정 항목어떻게 읽나요?
예: 50×5×3높이 50 mm, 플랜지 폭 5 mm, 웹 두께 3 mm를 뜻합니다.
예: 50×7×4높이는 같고 플랜지 폭과 웹 두께가 다른 단면입니다. 50×5×3과 구분해 발주합니다.
플랜지 두께플랜지 두께는 플랜지의 가로 폭과 별개 치수입니다. 단면 상세도에 표시된 치수를 적용합니다.
허용 편차·측정 위치치수 기준은 발주 규격과 승인 도면에 따릅니다. 실측값은 측정 위치와 도금층을 구분해 기록합니다.

아이바의 높이, 플랜지 폭·두께와 웹 두께를 각각 측정해 지정 단면과 대조합니다. 차이가 나면 측정 위치와 도금층을 구분해 기록하고 소재 규격·검사자료와 맞춰 봅니다.

6T·9T 평철로 만든 스틸그레이팅도 정상 제품인가요?

그렇습니다. F-BAR를 주부재로 사용하는 스틸그레이팅도 정상적인 제작 방식입니다. 태흥그레이팅의 제작 설명에서는 아이바 소재가 공급되는 규격은 단면 효율이 좋은 아이바를 사용하고, 6T·9T처럼 해당 아이바 소재가 없는 사양은 평철로 제작합니다.

아이바는 위아래에 소재를 배치해 휨에 대한 재료 사용 효율을 높인 단면입니다. 완성품의 하중 성능은 높이·단면·재질·부재 간격·스팬을 적용한 계산값으로 비교합니다.

아이바와 평철의 효율·용도 자세히 보기 →

주부재 개수·피치와 크로스바 간격

주부재 개수와 간격은 하중을 받는 부재 배치를 결정합니다. 부재 간격은 개구와 보행 조건에도 영향을 줍니다. 주부재 개수는 상면 사진과 도면으로 대조합니다.

주부재 중심을 기준으로 간격을 잽니다
부재의 위치와 측정 기준을 구분한 설명 그림입니다.

주부재 중심을 기준으로 간격을 잽니다

  • 정규격 아이바 피치(간격)부재 중심에서 다음 부재 중심까지
  • 크로스바 간격아이바를 가로로 연결한 부재의 배치 간격
  • 양끝 마감주부재 양끝을 규격 평철로 연결

아래 표는 태흥그레이팅 대표 규격의 1 m 배열에 적용한 피치와 개수입니다. 피치는 부재 중심에서 다음 부재 중심까지 재며, 다른 길이는 실제 배열 길이와 양끝 부재 위치로 개수를 정합니다.

대표 주부재피치1 m 배열의 개수마감평철
50×5×3 아이바30 mm34개4.5T
50×7×4 아이바35.3 mm29개6T
6T 평철 주부재35.3 mm29개해당 도면에 지정된 평철
9T 평철 주부재40 mm26개해당 도면에 지정된 평철

이 페이지의 대표 사양은 50×5×3 아이바에 6mm, 50×7×4 아이바에 8mm 크로스바를 사용하고 중심 간격을 100mm로 배치합니다. 납품품은 크로스바 굵기·줄 수·간격과 아이바 접합 상태를 대조합니다.

  • 피치는 주부재 중심에서 다음 주부재 중심까지의 거리입니다. 부재 사이의 빈틈 폭과는 다릅니다.
  • 도면에서 가장자리 부재의 개수 포함 여부와 양끝에서 부재 중심까지의 거리를 대조하세요.
  • 크로스바의 굵기·줄 수·간격과 접합부를 검사합니다. 용접부는 도면의 접합 방식과 검사기준에 따라 점검합니다.
  • 부재 누락·틀어짐·접합부 이탈·균열·날카로운 돌출은 설치 전에 위치와 사진을 기록해 공급자에게 전달합니다.

피치·개구·중량과 도면 읽기 →

마감평철은 부재 끝을 연결합니다

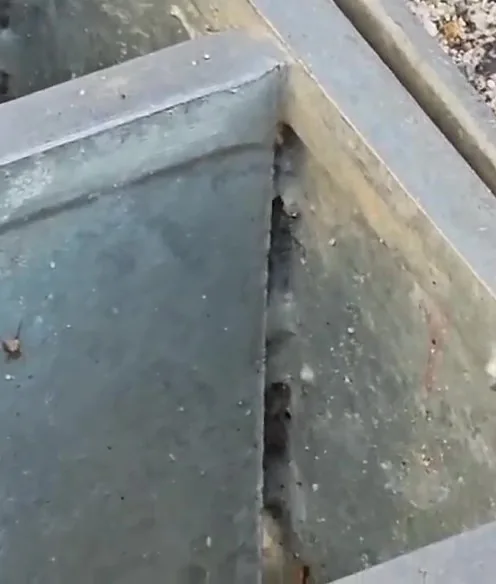

마감평철 대신 아이바를 사용해 주부재 끝과 마감 부재 사이에 중앙 틈이 생긴 모습
평철 대신 아이바로 마감 → 중앙 틈 발생·접합부 취약평철 마감은 주부재 끝과 틈 없이 맞닿습니다. 사진은 아이바의 좁은 중앙부 때문에 접합면 사이가 벌어진 사례입니다.자료 제공: 태흥그레이팅 · 이미지를 누르면 확대됩니다.

태흥그레이팅은 주부재 끝을 규격 평철로 마감합니다. 마감평철은 주부재 끝을 연결하고 간격을 유지합니다. 검수 항목은 주부재 높이와 마감 부재의 규격·접합 상태입니다.

태흥그레이팅은 주부재 양끝을 반드시 평철로 마감합니다. 마감평철의 높이·두께와 용접 상태를 살피고, 주부재 끝과 마감평철 사이의 밀착 상태를 대조하세요.

확인 위치확인할 내용
마감 부재 단면승인한 평철의 높이·두께·형상과 같은가
주부재 끝단연결이 빠진 곳, 들뜸·이탈·균열은 없는가
크로스바 교차부주부재가 서로 연결되고 배열이 유지되는가
제품 전체대각선·평탄도·틀어짐과 프레임 접촉 상태가 적절한가

납품 전 요청자료와 검사 순서

요청 자료확인 목적
제품 도면·사양서품번·실제 치수·단면·개수·피치·마감·접합·도금 사양
소재 규격·관련 증빙지정 재질과 공급 소재의 규격 대조
해당 사양의 하중 검토자료현장 차량·하중 위치·스팬·지지조건과 계산조건 대조
납품명세·검사 기록제조사, 수량, 제품 식별, 실측 치수·중량과 사진 연결

한 장 중량은 같은 외형·구성·도금 조건으로 비교합니다. 중량 차이는 부재 누락이나 단면 차이를 찾는 자료입니다. 규격 적합성은 도면과 실측값으로, 현장 허용하중은 하중·지지조건을 적용한 계산자료로 판단합니다.

스틸그레이팅 시공사진

고양 삼송 — 도로와 보도 경계를 따라 설치한 스틸그레이팅.
고양 삼송 — 도로와 보도 경계를 따라 설치한 스틸그레이팅.

제품별 시공사진에서 스틸그레이팅의 현장 배치와 설치 특징을 볼 수 있습니다.

스틸그레이팅 시공사진 4개 현장 보기 →

정품 스틸그레이팅 선택에서 자주 묻는 질문

여기서 정품은 어떤 뜻인가요?

정품은 스틸그레이팅이 국내에 도입된 1970년대부터 이어져 온 표준 규격에 맞춰 만든 제품입니다. 한국금속공업협동조합의 스틸그레이팅 단체표준과 조달 납품용 품목규격에 따라 소재·아이바 단면·개수·피치·제조 마감을 대조합니다. 태흥은 이 공통 규격을 기본으로, 기준 규격에 맞는 아이바와 아이바 개수를 적용하고, 주부재 양끝은 반드시 평철로 마감합니다.

아이바 대신 평철이면 불량인가요?

평철(F-BAR)을 주부재로 설계한 스틸그레이팅도 정상적인 제작 방식입니다. 주부재로 쓰는 평철과 양끝을 연결하는 마감평철은 역할이 다릅니다. 주부재의 단면·피치와 하중 검토자료를 대조하세요.

KS 소재를 쓰면 완성 제품도 KS 인증 제품인가요?

일반 스틸그레이팅 완성품에는 전용 KS 제품표준과 KS 제품인증 대상품목이 없습니다. 강재 재질은 KS D 3503 등 소재별 KS를, 용융아연도금은 KS D 8308을 적용합니다. 완성품은 적용 단체표준과 납품 품목규격에 따라 제작·검사합니다.

같은 높이인데 더 싸면 유리한가요?

높이 외에 아이바 단면·개수·정규격 아이바 피치(간격)·양끝 마감평철까지 맞춰 가격을 비교하세요. 이 안내의 스틸그레이팅 가격표는 정규격 제품의 참고가격입니다. 같은 사양과 공급조건인데 가격이 현저히 낮다면, 소재 단면 축소나 주부재 수 감소 여부부터 대조하세요. 부가세·받침·운송비 포함 여부도 함께 맞춰 봅니다.

정품을 사면 어느 현장에나 사용할 수 있나요?

정규격 제품도 설치할 배수로의 폭과 통행 조건에 맞춰 고릅니다. 차량 통행용은 실제 차량하중·바퀴 접촉 위치·스팬·한쪽당 걸침 길이를 계산해 규격을 정합니다. 납품품의 단면·개수·피치·마감은 주문 규격과 대조합니다.

근거·설명자료

  1. 태흥그레이팅 캠페인2 4편제품 구조와 선정 원리에 관한 제조사 설명자료
  2. 태흥그레이팅 캠페인2 5편제품 구조와 선정 원리에 관한 제조사 설명자료
  3. 태흥그레이팅 캠페인2 6편제품 구조와 선정 원리에 관한 제조사 설명자료
  4. 스틸그레이팅 단체표준 · 한국금속공업협동조합
  5. 스틸그레이팅 단체표준 등록정보 · e나라표준인증
  6. KS D 3503 일반 구조용 압연 강재 · 한국표준협회
  7. KS D 8308 용융 아연 도금 · e나라표준인증
  8. KS 제품인증 대상품목 조회 · KS인증기관협의회

공통 제품기준은 한국금속공업협동조합의 스틸그레이팅 단체표준을, 납품 사양은 품목별 규격·도면을 대조합니다. 태흥그레이팅 캠페인은 제품 구조와 대조 방법을 설명합니다.
